Система подмостей Xsafe plus

Система подмостей Xsafe plus

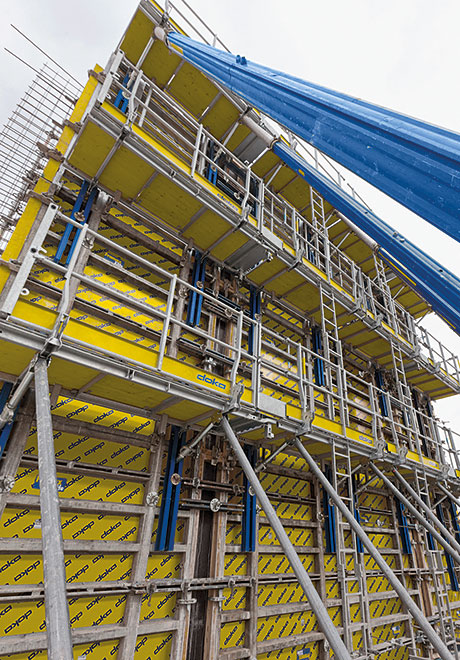

Экономичная система безопасности для опалубки стен и колонн

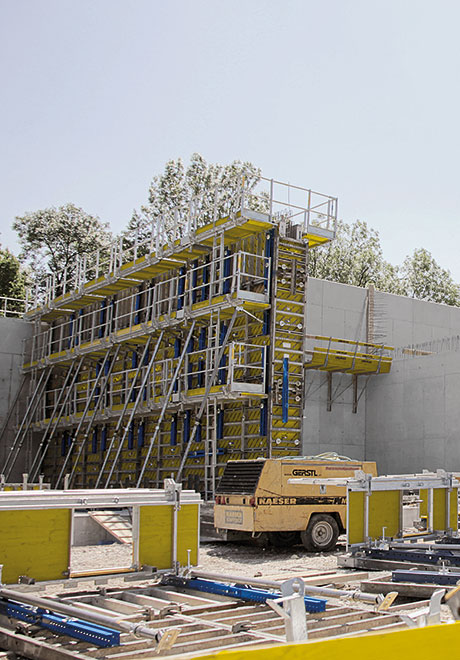

Предварительно смонтированные, откидные рабочие подмости, оборудованные боковыми перилами, лестницами и самозакрывающимися люками, сразу готовы к применению и кардинально улучшают безопасность труда на стройплощадке. Систему можно применять с рамной опалубкой и опалубкой для колонн Framax Xlife, а также с балочной опалубкой FF 20, Top 50, Top 100 tec и FF100 tec.

Высокая степень безопасности работ

благодаря интегрированным защитным функциям

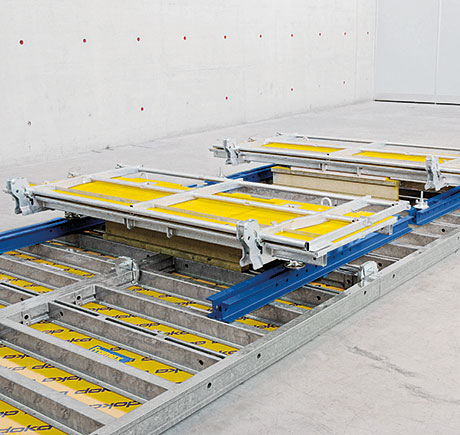

  • безопасный монтаж благодаря сборке переставных секций в горизонтальном положении

  • безопасный подъем на рабочий участок с помощью телескопических лестниц и встроенных самозакрывающихся люков

  • безопасность работ с опалубкой благодаря закрытым со всех сторон боковым ограждениям

  • подгонка к опалубке без импровизации, в том числе благодаря безопасным решениям для удлинения подмостей и угловым переходам

Быстрота выполнения работ

благодаря практичности системы

  • быстрый монтаж и демонтаж за счет предварительно смонтированных откидных секций рабочих подмостей

  • быстрое перемещение всего за один ход крана благодаря одновременному подъему опалубки и подмостей

  • свободные проходы на рабочие участки благодаря креплению подпорных раскосов с задней стороны подмостей

  • отлаженные рабочие процессы благодаря встроенным соединительным элементам

Экономия времени и денег

благодаря гибким возможностям применения

  • особенно высокая рентабельность за счет применения одной концепции подмостей для всех стеновых систем Doka

  • возможность монтажа даже к вертикально установленной опалубке с помощью адаптера для перемещения

  • экономия расходов на хранение и транспортировку за счет уменьшения объема материала на стройке

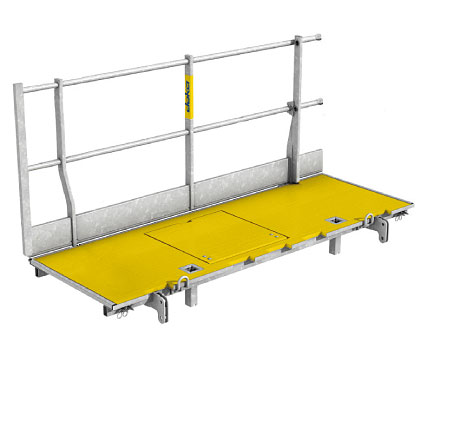

Размеры подмостей в длину от 1,00 м до 2,70 м

Для использования системы подмостей с рамной и/или балочной опалубкой имеются три разных размера подмостей по длине. Для защиты настила подмостей от повреждений при эксплуатации на стройплощадке используется стальная рама. Интегрированные устройства крепления облегчают подсоединение дополнительных деталей, в том числе переходов на углах и компенсаторов.

Удлинение подмостей

С помощью удлинителей подмостей Xsafe plus 0,60м можно раздвигать подмости в обе стороны в диапазоне до 0,60 м. Таким образом, при наличии перехода для подмостей Xsafe plus и удлинителя перил Xsafe plus создаются безопасные переходы между подмостями на торцевых сторонах опалубки для угловых участков или участков с компенсаторами.

Раскос Xsafe plus

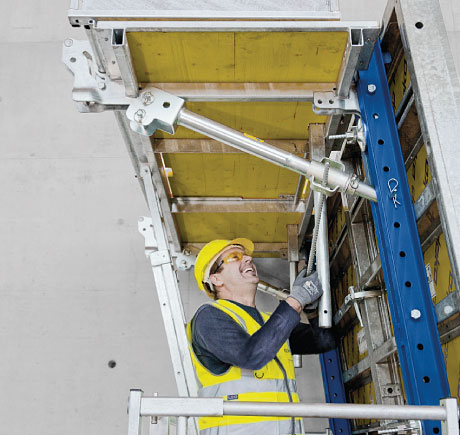

С помощью раскоса Xsafe plus можно регулировать угол наклона подмостей в диапазоне +/- 5 градусов. Рабочая площадка при этом всегда остается в горизонтальном положении, что обеспечивает безопасность, даже если секции опалубки имеют наклон. Кроме того, этот раскос служит для передачи нагрузок при установке подпорных раскосов для щитовых элементов.

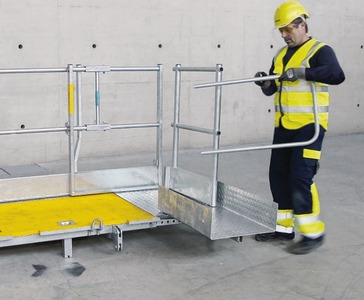

Боковые перила

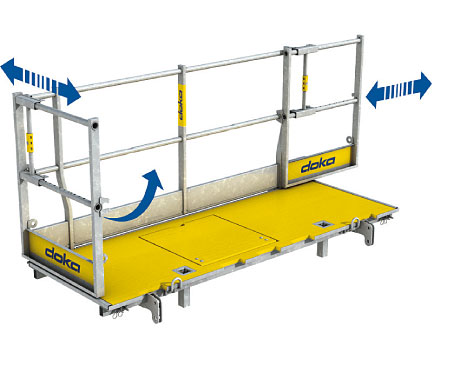

Встроенные боковые перила обеспечивают безопасность работ и могут монтироваться как с левой, так и с правой стороны подмостей. Перила можно раздвигать для выравнивания разницы в размерах между двумя подмостями с шагом 5 см на длину до 50 см и отодвигать назад для свободного прохода через подмости.

Боковое ограждение на стороне опалубки

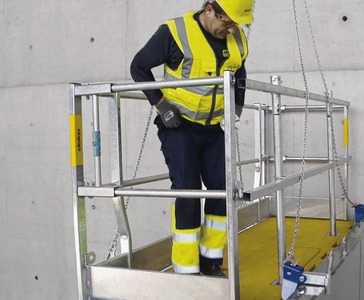

За счет опережающей установки комплекта защитных ограждений Xsafe plus защита от падения обеспечена уже при входе на подмости. Таким образом, подмости защищены ограждениями со всех четырех сторон.

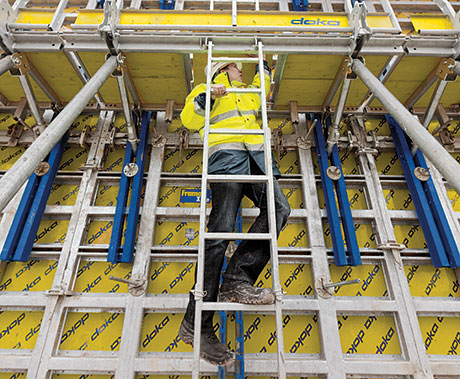

Системное решение для лестниц и люков

Встроенные подъемные лестницы и самозакрывающийся люк подмостей обеспечивают безопасный подъем на рабочий участок. Выдвижная лестница (от 155 см до 271 см) применяется для широкого спектра комбинаций элементов в горизонтальном и вертикальном положении.

Удлинители перил Xsafe plus

Удлинители перил Xsafe plus обеспечивают полную безопасность, при наращивании подмостей по длине с помощью удлинителей подмостей.

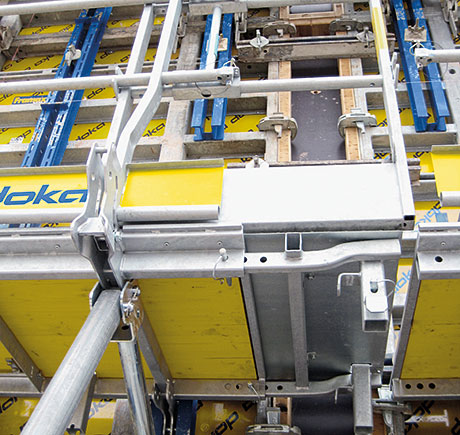

Соединение с рамной опалубкой

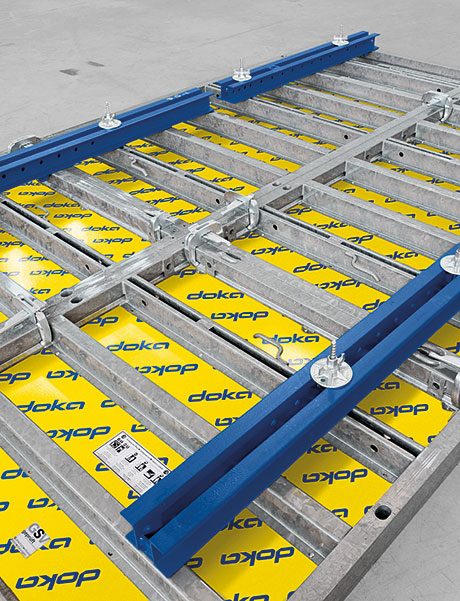

Ригель для подмостей Xsafe plus 1,50м, соединяет подмости с рамной опалубкой и для бетонирования соответствующего яруса фиксируется к опалубке сверху. Ригель для подмостей Xsafe plus 2,10м используется при наращивании и выполняет функцию выравнивания опалубки по линии. Он также способствует тому, что промежуточные подмости для установки соединительных деталей и анкерных элементов опалубки всегда находятся в оптимальной позиции.

Соединение с балочной опалубкой

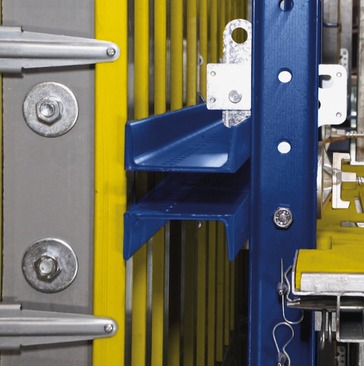

Соединительный элемент для ригеля Xsafe plus позволяет соединять ригели для подмостей или многофункциональные ригели с балочной опалубкой.

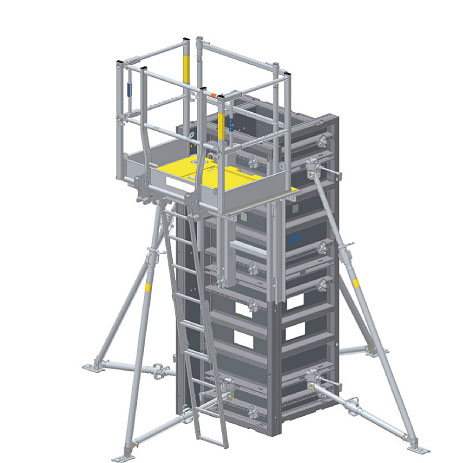

Соединение с опалубкой для колонн

Прежде всего, безопасность особенно важна, когда колонна воздвигается на краю перекрытия. С помощью адаптера Xsafe plus для стойки (подкоса) подмости можно применять также с опалубкой для колонн. Надежные лестницы и подмости для безопасного прохода персонала, интегрированы в систему.

Подмости для бетонирования

С помощью адаптера для перемещения Xsafe plus можно монтировать подмости Xsafe plus к рамной опалубке, которая уже установлена в вертикальном положении. Ригели для такого монтажа не требуются. Этот метод позволяет уменьшить объем материала для яруса бетонирования.

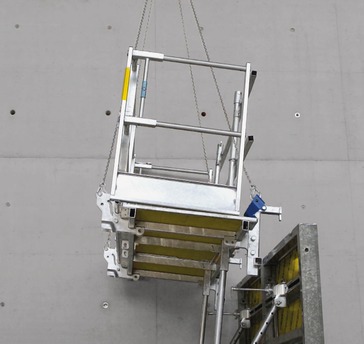

Перемещение крупных секций

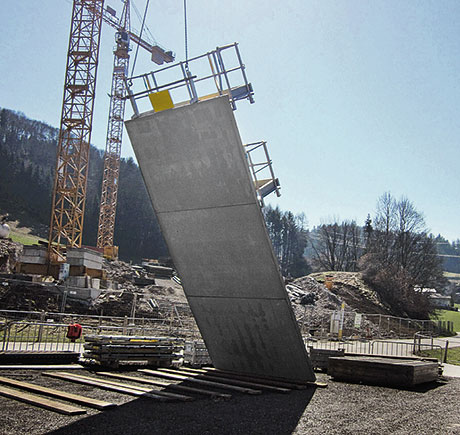

Ригель для перемещения Xsafe plus используется для приведения опалубки в вертикальное положение после горизонтального монтажа, а также для перемещения крупных секций опалубки вместе с системой подмостей. Ригель для перемещения имеет знак качества СЕ, в комплект поставки входит инструкция по эксплуатации.

Транспортировка

При дефиците места можно доставлять на стройплощадку крупные секции опалубки, соединенные с помощью поворотной накладки Xsafe plus с системой подмостей. За счет этого на стройплощадке снижаются трудозатраты на монтаж.
