Montaje
Montar la plataforma de trabajo
Montaje de las vigas principales
Campos de aplicación
|
Type |
Margen de ajuste viga de pozo telescópica (medida a) |
Medida pozo interior |
|
|---|---|---|---|
|
con suspensión de trinquete |
con cabezal de viga principal |
||
|
Viga de pozo telescópica 1,45-1,65m |
145,0 a 165,0 cm |
155,0 a 175,0 cm |
169,0 a 189,0 cm |
|
Viga de pozo telescópica 1,65-2,00m |
165,0 a 200,0 cm |
175,0 a 210,0 cm |
189,0 a 224,0 cm |
|
Viga de pozo telescópica 2,00-2,70m |
200,0 a 270,0 cm |
210,0 a 280,0 cm |
224,0 a 294,0 cm |
|
Viga de pozo telescópica 2,70-3,80m |
270,0 a 380,0 cm |
280,0 a 390,0 cm |
294,0 a 404,0 cm |
|
Viga de pozo telescópica 3,80-5,90m |
380,0 a 590,0 cm |
390,0 a 600,0 cm |
404,0 a 614,0 cm |

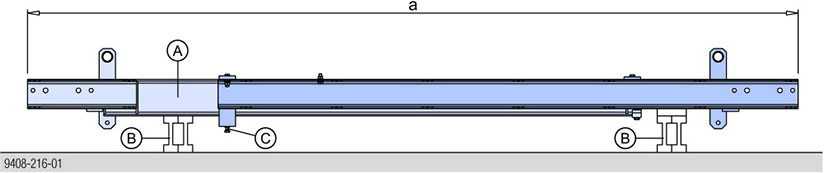

a ... Longitud de viga de pozo telescópica dependiendo del proyecto según la tabla o el plano de montaje
|
A Viga de pozo telescópica |
|
B Apoyo con compensación de nivel |
|
C Tornillo de fijación M 16x80 con contratuerca (ancho llave 24 mm) |
Las vigas de pozo telescópicas se suministran recogidas.
Calcular la medida a
|
Con suspensión de trinquete |
Con cabezal de viga principal |
|---|---|
|
Medida pozo interior menos |
Medida pozo interior menos 24,0 cm |
Herramientas necesarias:
▪ Vaso 24 1/2"
▪ Carraca reversible 1/2"
▪ Llave de horquilla 22/24
|
|
AVISO ➤ ¡Prestar atención a la horizontalidad! |
➤ Colocar la viga de pozo telescópica sobre los apoyos (B) .
➤ Aflojar los tornillos de fijación (C) y ajustar la longitud (medida a).
|
|
AVISO ➤ ¡Mantener una precisión de ajuste |
➤ Apretar los tornillos de fijación y sujetarlos con contratuercas para que no se suelten.
.
