Montering och gjutning
|
|
INFORMATION ▪ Ej lämpad för fyllning av konventionell betong! ▪ Luckan kan användas på vägg och som ändavstängare. ▪ Max. påfyllningshöjd vid påbyggd form: 3,30 m. ▪ Vid användning som ändavstängare är väggtjocklekar på 15 - 45 cm i steg om 5 cm möjligt. |
|
|
Beakta användarinformationen ”Luckform Framax Xlife”. |
Framax Xlife universallucka

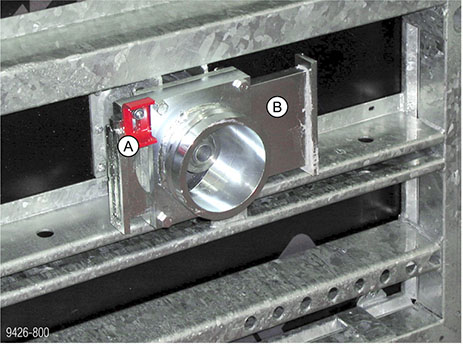

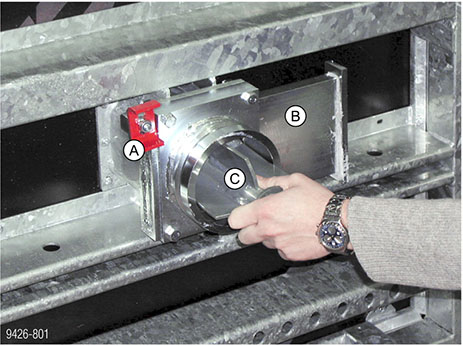

➤ Lyft upp låsspärren, portventilen och ta bort förslutningsdelen.
Förbereda pumpslangen

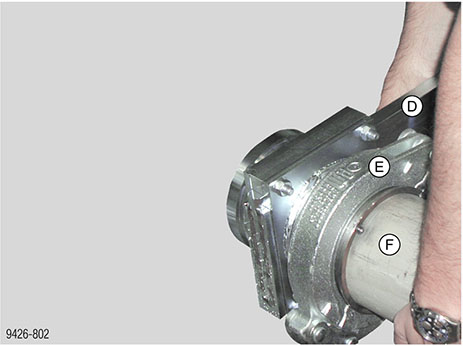

➤ Fäst adapter D125 SCC med slangkopplingen på pumpslangen.
Före gjutning

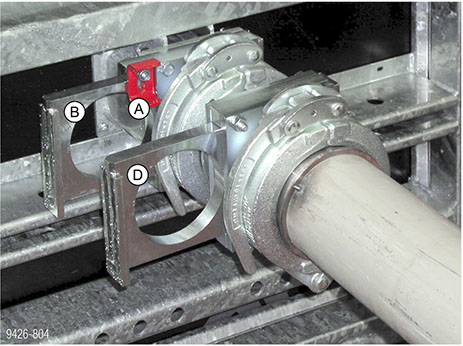

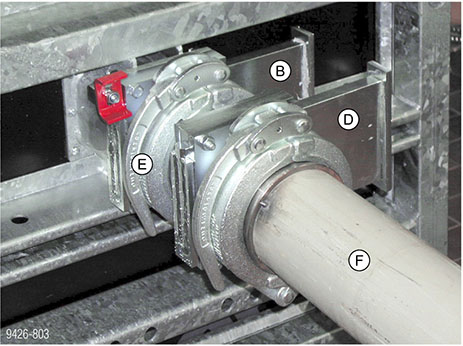

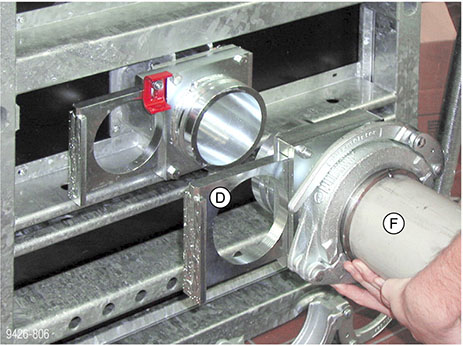

➤ Fixera pumpslangen med slangkoppling på adapter D125 SCC på Framax Xlife-universallucka SCC. Öppna därefter båda portventilerna.
➤ Gjutningen kan börja.
Efter gjutningen
➤ Lyft upp låsspärren, stäng båda portventilerna.

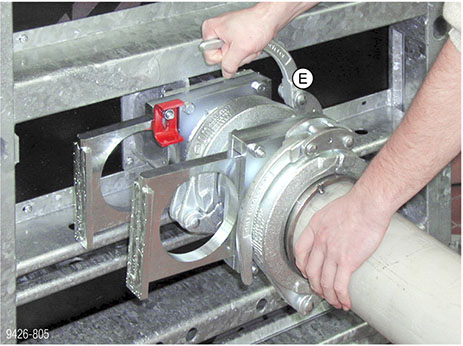

➤ Lossa slangkopplingen mellan de båda portventilerna.
➤ Demontera pumpslangen tillsammans med adapter D125 SCC från luckan.

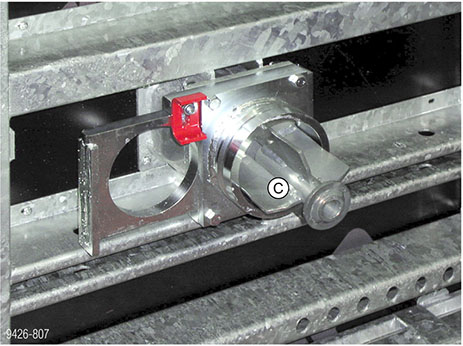

➤ Rengör portventilen och sätt in förslutningsdelen.

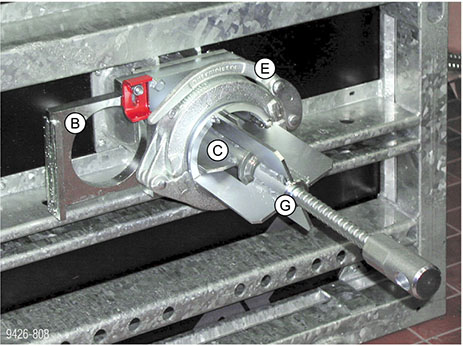

➤ Montera Framax spindelstycke SCC med slangkopplingen på Framax Xlife universallucka SCC och skruva förslutningsdelen fram till portventilen.

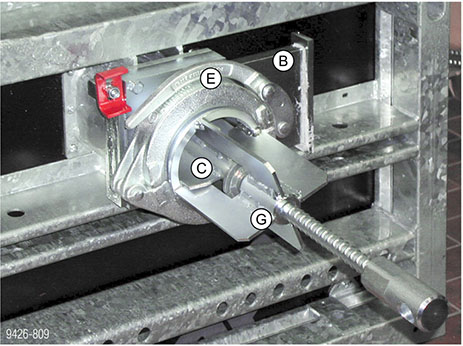

➤ Lyft upp låsspärren och öppna portventilen. Skruva in förslutningsdelen med Framax spindelstycke SCC till anslag.
Genom detta trycks betongpluggen som är kvar ut.

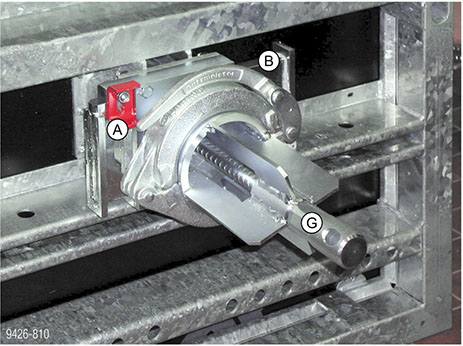

➤ Stäng portventilen och säkra med låsspärren mot att öppnas oavsiktligt. Demontera sedan Framax spindelstycke SCC.
➤ Gjutningen avslutad. Rengör portventilen.
|
A Låsspärr |
|
B Integrerad portventil |
|
C Förslutningsdel |
|
D Adapter D125 SCC |
|
E Slangkoppling |
|
F Pumpslang |
|
G Framax spindelstycke SCC |
.
