Systemraster
Für die Innenschalung wird die Elementbreite 2,40m und für die Außenschalung die Elementbreite 2,50m eingesetzt. Das macht das Arbeiten übersichtlich und schnell.
.

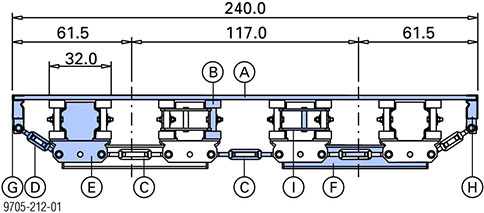

Rundschalungselement H20 2,40m - Innen
|
A Dokaplex 21mm |
|
B Doka-Träger H20 |
|
C Spannschloss C |
|
D Spannschloss D |
|
E Trägeraufnahme 24cm |
|
F Stahlwandriegel RD 0,75m |
|
G Endprofil links |
|
H Endprofil rechts |
|
I Kranöse |
.

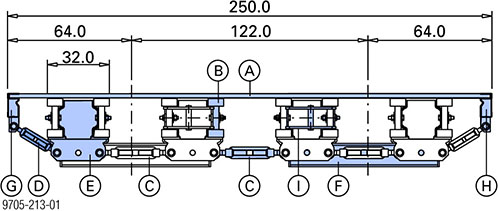

Rundschalungselement H20 2,50m - Außen
|
A Dokaplex 21mm |
|
B Doka-Träger H20 |
|
C Spannschloss A |
|
D Spannschloss C |
|
E Trägeraufnahme 24cm |
|
F Stahlwandriegel RD 0,75m |
|
G Endprofil links |
|
H Endprofil rechts |
|
I Kranöse |
.
