HINWEIS

Bereits in der Planungsphase die Reihenfolge beim Umsetzen der Einheiten mitbetrachten. Sichere Zugänge an der ersten und letzten Einheit vorsehen.

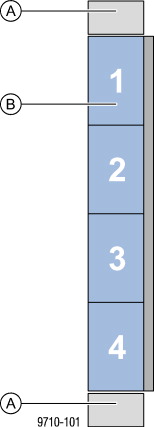

A   Treppenturm oder Hubarbeitsbühnen

B   Klettereinheit

HINWEIS

▪ Vor dem Umsetzen: Lose Teile von Schalung und Bühnen entfernen oder sichern.

▪ Personentransport ist verboten!

▪ Geltende Vorschriften für den Kranbetrieb bei erhöhter Windgeschwindigkeit beachten.

▪ Neigungswinkel β: max. 30°

▪ Fahrriegel ausreichend gegen Schrägzug aussteifen.

Anziehmoment der Kupplungen: 50 Nm

▪ Bei Verwendung von Umsetzbalken auf entsprechende Tragfähigkeit achten!

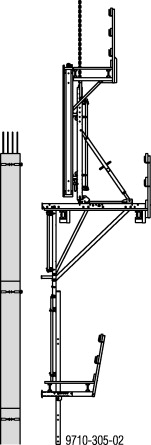

▪ Bei geneigten Wänden wird ein Überhang-Umsetzgerät am Fahrriegel befestigt.

Kettenlänge = mindestens Abstand der Anschlagpunkte

Dadurch ergibt sich der erforderliche Neigungswinkel β.

WARNUNG

➤ Vorhandene Kranösen am Schalungselement oder Framax-Umsetzbügel dürfen nicht für das Umsetzen der gesamten Einheit verwendet werden.

➤ Krangehänge an den Einhängebolzen der Fahrriegel anschlagen.

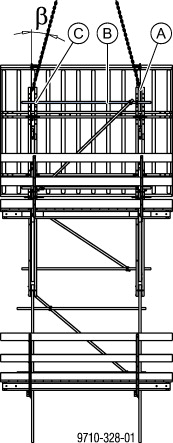

A   Einhängebolzen

B   Schrägzugaussteifung (z.B. Gerüstrohr)

C   Anschraubkupplung

Max. Tragfähigkeit:

4000 kg / Einhängebolzen

bis 2000 kg

1 Stk.

bis 4000 kg

2 Stk.

HINWEIS

Bei Umsetzeinheiten mit einem Gesamtgewicht über 4000 kg muss der Umsetzbalken 110kN 6,00m verwendet werden.

HINWEIS

▪ Beim Umsetzen dürfen sich ausschließlich die mit dem Umsetzvorgang beauftragten, geschulten Personen innerhalb der Absperrung aufhalten.

▪ Personen, die sich innerhalb der Absperrung aufhalten, müssen eine persönliche Schutzausrüstung gegen Absturz verwenden (z.B. Auffanggurt).

▪ Durch das Umsetzen einer Klettereinheit entstehen offene Absturzstellen im Gesamtverband. Diese müssen durch Anbringen von Seitenschutz oder einer Absperrung geschlossen werden.
