Les panneaux de coffrage se règlent à la verticale et à l'horizontale, ce qui permet de les régler exactement ensemble et par rapport à l'ouvrage.
Outil nécessaire :
▪ Marteau
▪ Clé à douille à rochet 1/2"
▪ Douille 6 pans 24 1/2" L
▪ Clé mixte 24 (pour raccord à vis du vérin de réglage en hauteur)
.
Préparation de l'opération de réglage

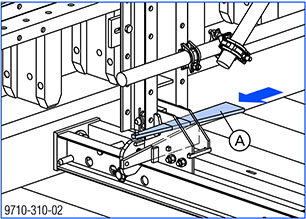

➤ Desserrer les clavettes de pression (A) .
➤ Décoller les panneaux de coffrage du béton.
➤ Desserrer les griffes d'assemblage (B) à l'aide d'un marteau.

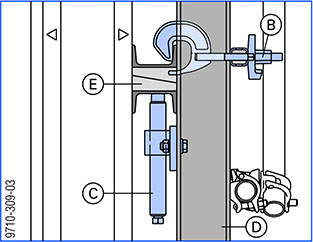

Les vérins de réglage en hauteur (C) permettent une course de déplacement d'env. 150 mm. Les vérins de réglage en hauteur peuvent également être déplacés dans la cote de la griffe d'assemblage (D) .
|
E Clavettes en bois dans la filière multi-fonctions (dans la zone des vérins de réglage en hauteur - pour un meilleur transfert de charge) |
.

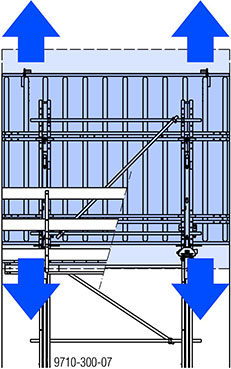

Réglage vertical
➤ Tourner les deux vérins de réglage en hauteur.
|
|
Pendant la phase de réglage, surveiller les griffes d’assemblage afin de ne pas bloquer le réglage. |
.

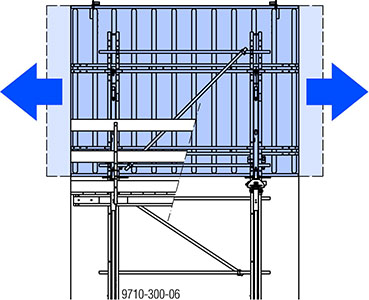

Réglage horizontal
➤ Déplacer le coffrage latéralement.
.
Terminer l'opération de réglage
➤ Resserrer la griffe d'assemblage à l'aide d'un marteau.

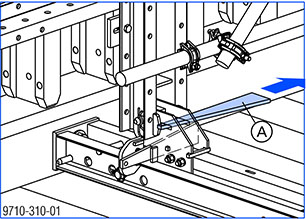

➤ Après avoir réglé les panneaux de coffrage, accrocher les clavettes de pression (A) .
Cette opération compresse le panneau de coffrage contre la levée de bétonnage inférieure.
|
|
RECOMMANDATION Fixer la clavette de pression en donnant seulement un léger coup de marteau ! Les efforts liés au bétonnage sont supportés par l'ancrage et non pas transmis par l'intermédiaire de la clavette. |
.
