Ancoraggio alla struttura
Punto di posizionamento e di aggancio
|
|
AVVISO L’ancoraggio alla struttura viene effettuato normalmente con il sistema di ancoraggio 15,0. |
|
|
Rischio di confondere gli elementi! ➤ In caso di combinazione con i sistemi autorampanti Doka, deve essere impiegato il sistema di ancoraggio 20,0 per tutto il progetto. Questo vale anche in caso di combinazione con i sistemi rampanti guidati (per es. cassaforma rampante guidata Xclimb 60). |
|

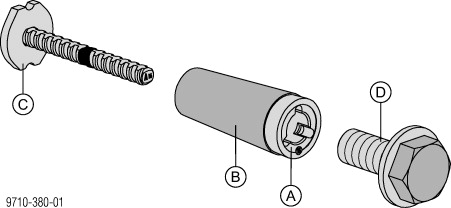

A Cono universale per rampante 15,0 o |
|
B Guaina protettiva conica K 15,0 (a perdere) |
|
C Barra ancorante a piastra (a perdere) |
|
D Vite per cono M30 SW50 7cm |
▪ Cono universale per rampante 15,0 o
cono universale per rampante 15,0 2G
- Il punto di posizionamento e di aggancio vengono creati il cono universale per rampante 15,0.
▪ Barra ancorante a piastra
- Elemento ancorante a perdere per l'ancoraggio su un lato nel calcestruzzo del cono universale per rampante e quindi dell'unità rampante.
▪ Vite per cono M30 SW50 7cm
- Sul punto di posizionamento – per il fissaggio del cono universale per rampante.
- Sul punto di aggancio – per l’aggancio sicuro dell’unità rampante.
|
|
AVVISO ▪ Utilizzare la vite per cono 30 SW50 7cm per il punto di posizionamento e di aggancio (testa contrassegnata in verde)! ▪ È possibile utilizzare le viti per cono B 7cm (testa contrassegnata in rosso). |
.
