HINWEIS

▪ Vor dem Umsetzen: Lose Teile von Schalung und Bühnen entfernen.

▪ Personentransport ist verboten!

▪ Geltende Vorschriften für den Kranbetrieb bei erhöhter Windgeschwindigkeit beachten.

▪ Neigungswinkel β: max. 30°

▪ Vertikale Mehrzweckriegel ausreichend gegen Schrägzug aussteifen (B) .

▪ Anziehmoment der Kupplungen (C) : 50 Nm

▪ Bei Verwendung von Umsetzbalken auf entsprechende Tragfähigkeit achten!

▪ Durch das Umsetzen einer Klettereinheit entstehen offene Absturzstellen im Gesamtverband. Diese müssen durch Anbringen einer Absperrung gesichert werden.

Die Absperrung muss mindestens 2,0 m vor der Absturzkante angebracht werden.

▪ Die mit dem Umsetzvorgang beauftragten Personen sind für die korrekte Anordnung der Absperrun­gen verantwortlich.

▪ Beim Umsetzen darf sich kein Baustellenpersonal auf den zu kletternden Umsetzeinheiten oder auf angrenzenden Umsetzeinheiten befinden.

▪ Während des Umsetzvorganges müssen Personen, welche die Kletterschalung bedienen, eine per­sönliche Schutzausrüstung gegen Absturz verwenden.

Kettenlänge = mindestens Abstand der Anschlagpunkte

Dadurch ergibt sich der erforderliche Neigungswinkel β.

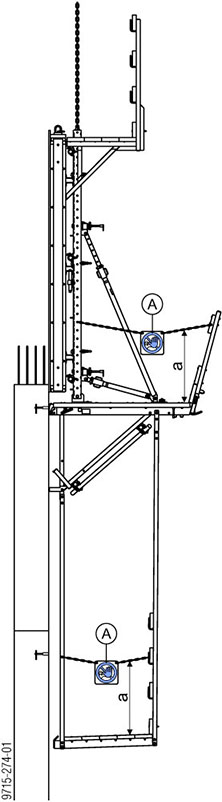

A   Verbotsschild "Zutritt verboten" 300x300mm

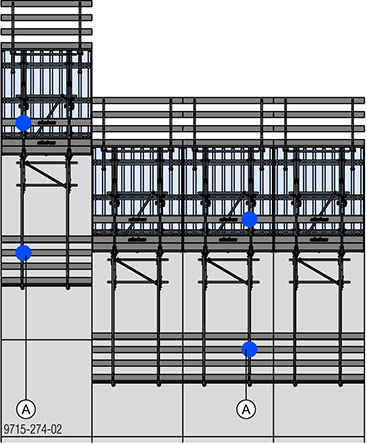

Ausgangssituation

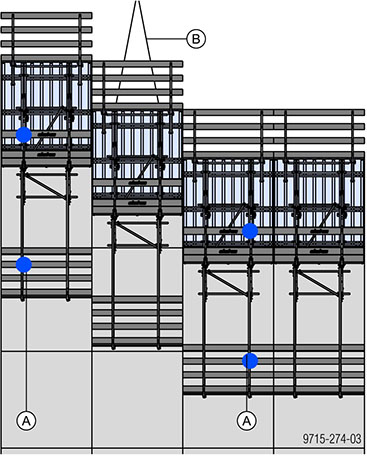

Umsetzeinheit in den nächsten Abschnitt
umsetzen.

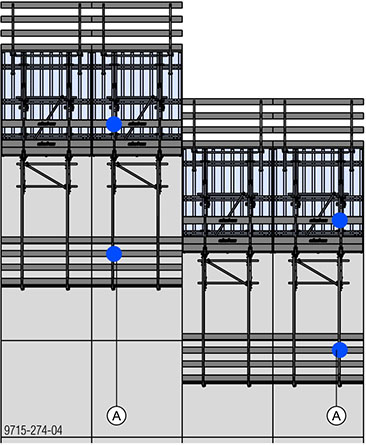

Horizontales Umsetzen der Absperrungen


A   Verbotsschild "Zutritt verboten" 300x300mm

B   Krangehänge

WARNUNG

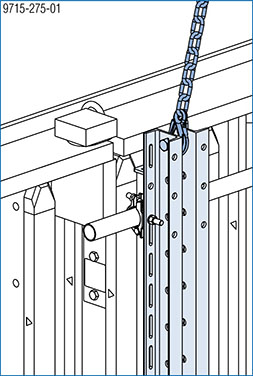

➤ Vorhandene Kranösen am Schalungselement oder Framax-Umsetzbügel dürfen nicht für das Umsetzen der gesamten Einheit verwendet werden.

➤ Krangehänge am Verbindungsbolzen 10cm des Mehrzweckriegels einhängen.
