Anclaje a la estructura

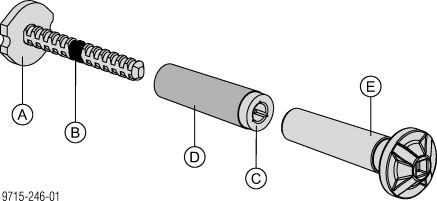

Puntos de posicionado y de suspensión
|
A Anclaje muerto 15,0 (pieza de anclaje perdida) |
|
B Marca |
|
C Cono posicionador 15,0 5cm |
|
D Manguito para juntas K 15,0 5cm (pieza de anclaje perdida) |
|
E Cono de suspensión 15,0 5cm |
▪ Anclaje muerto
- Pieza de anclaje perdida para el anclaje por un lado del cono de suspensión y, de este modo, de la unidad de trepado en el concreto.
▪ Cono posicionador
- Distanciador en el punto de posicionamiento para el cono de suspensión.
- Como cono posicionador se puede utilizar el cono posicionador 15,0 5cm o el cono posicionador cantilever 15,0 5cm.
▪ Cono de suspensión
- Para una suspensión segura de la plataforma plegable K o la unidad de trepado.
.
