INFORMATION

▪ Innan flytten: Ta bort lösa delar från formar och konsoler.

▪ Persontransport är förbjuden!

▪ Beakta gällande föreskrifter för krankörning vid ökad vindhastighet.

▪ Lutningsvinkel β: max. 30°

▪ Utför tillräcklig avstyvning mot sneddragning  (B) för den vertikala stålbalken.

▪ Kopplingarnas (C) åtdragningsmoment: 50 Nm

▪ Vid användning av lyftok, beakta motsvarande tillåten belastning!

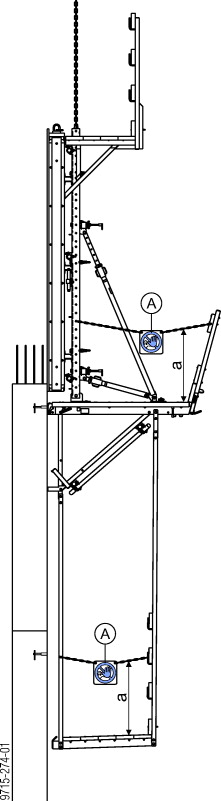

▪ När en klätterenhet flyttas uppstår en öppning på kortsidan av plattformen. Detta måste säkras genom att en avspärrning sätts upp.

Avspärrningen måste monteras minst 2,0 m före kanten.

▪ Personerna som utför klättringen är ansvariga för att avspärrningarna placeras korrekt.

▪ Vid flyttning får personal från arbetsplatsen inte befinna sig på de klättrande formsjoken eller på de angränsande formsjoken.

▪ Under flyttningen måste personer, vilka manövrerar klätterformen, använda en personlig skyddsut­rustning mot fall

Kedjelängd = minst fästpunkternas avstånd

Därigenom erhålls den erforderliga lutningsvinkeln  β.

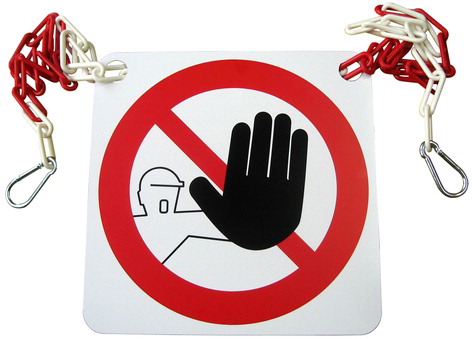

A   Varningsskylt "Tillträde Förbjudet" 300x300mm

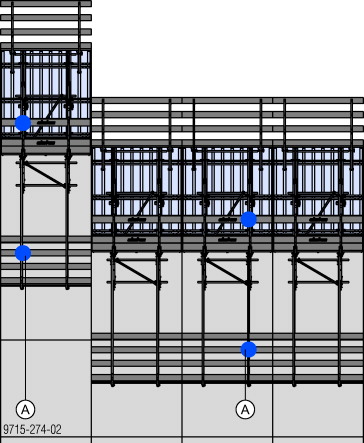

Utgångsläge

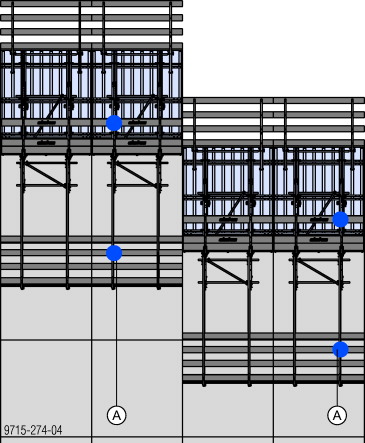

Flytta formsjoket till nästa
etapp.

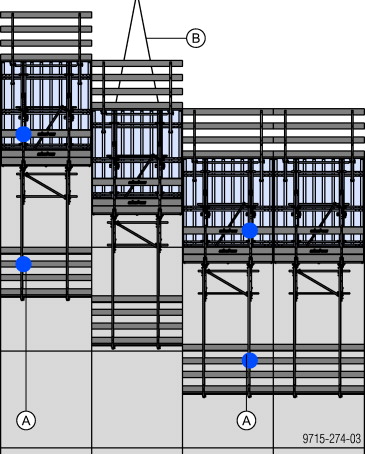

Horisontell förflyttning av avspärrningarna


A   Varningsskylt "Tillträde Förbjudet" 300x300mm

B   Lyftschackel

VARNING

➤ Befintliga lyftöglor på formelementet eller Framax kranbygel får inte användas för att flytta hela kon­solenheterna.

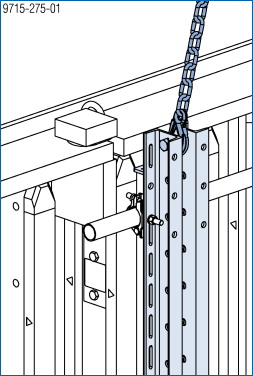

➤ Häng in kättinglängan på förbindningsbulten 10cm på stålbalk Uni.
