Arbeitsgerüst

Arbeitsgerüst mit Schalung

H (Horizontallast) und V (Vertikallast) beziehen sich auf die Lasten an der Aufhängestelle. Diese Lasten decken alle angeführten Einsatzfälle ab. Das Bauwerk bzw. alle Bauwerksteile müssen unter Zugrundelegung dieser Angaben auf ihre Standsicherheit überprüft werden.



Schalung auf Faltbühne
abgestützt

Schalung auf Geschossdecke
abgestützt











Lastklasse 2 (zul. Verkehrslast 1,5 kN/m2 (150 kg/m2) auf Faltbühne und auf Betonierbühne)
Max. Breite der Betonierbühnen 1,20 m.

Aufhängung

Aufhängekonus

Einhängeschlaufe ES*

Aufhängekonus

Einhängeschlaufe ES*



H = 14,0 kN
V = 24,0 kN

H = 14,0 kN
V = 18,0 kN

H = 14,0 kN
V = 24,0 kN

H = 14,0 kN
V = 18,0 kN

Längenausgleich

1,00 m

0,75 m

1,00 m

0,75 m

Hängebühne

erlaubt

nicht erlaubt

erlaubt

nicht erlaubt

Faltbühne K Innen­ecke

erlaubt

nicht erlaubt

erlaubt

nicht erlaubt

Schalungshöhe

3,00 m

3,00 m

5,50 m

4,00 m



Windgeschwindigkeit bis 55 km/h (entsprechend UVV für Kräne). Bei einer Windgeschwindigkeit bis 45 km/h ist eine Schalungshöhe von 4,00 m möglich.





Bei höheren Windgeschwindigkeiten bzw. nach jedem Arbeitsschluss oder bei längeren Arbeitsunterbrechungen muss die Schalung geschlossen werden. Elementstützen der Gegenschalung standsicher an der Decke fixieren.

* Auf Höhenlage der Faltbühne K - bezogen auf Oberkante Decke achten. Siehe Kapitel "Schlaufenaufhängungen"

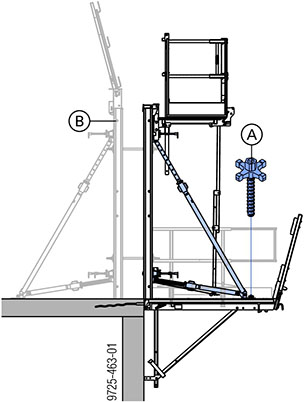

A   Sternschraube

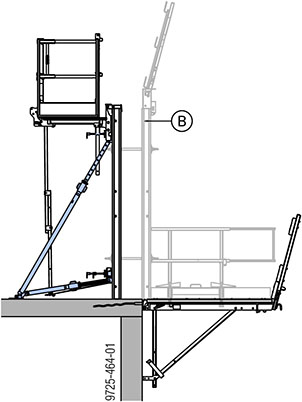

B   Gegenschalung




VORSICHT

Elementstützen auf der Faltbühne:

➤ nur in Konsolenachse positionieren

➤ nur in den vorgesehenen Anschlussmuffen und

➤ nur mit Sternschrauben fixieren.
Ankerstab 15,0mm verboten!

Hinweis:

Die oben angeführten Werte für die zul. Verkehrslast und den Längenausgleich sind auch beim Einsatz von Innen- und Außenecken zu verwenden.

.
