Montering
➤ Lyft staplade konsoler med kran eller gaffeltruck från transportfordonet och lägg dem på ett jämnt, fast underlag.
.
Lyfta konsoler en och en
➤ Fäst 4-parts kättinglänga i de främre och i dom bakre infästningspunkterna.
|
|
INFORMATION Häng endast upp en plattform åt gången. |
|
A Doka arbetskonsol K |
|
B Doka 4-parts kätting 3,20m |
|
C Kranbygel |
.

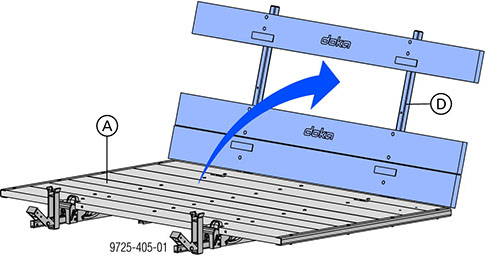

Fälla upp skyddsräcke
➤ Fäll upp skyddsräcke. När du kommer till stopp lyft då och låt räcket gå i läge.
Arbetskonsol K
|
A Doka arbetskonsol K |
|
D Skyddsräcke |
.

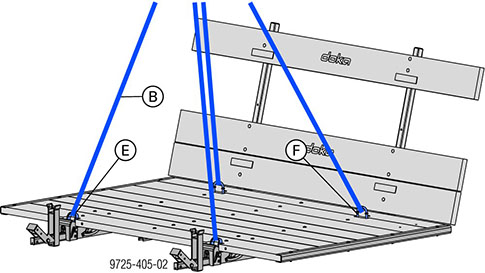

Haka fast lyftredskapet
➤ Dra upp kranbyglarna, fäst 4-parts kättinglänga (t.ex. Doka-4-parts kätting 3,20m) och lyft arbetskonsolen K.
|
B Doka 4-parts kätting 3,20m |
|
E Kranbygel (fram) |
|
F Bakre infästning för lyft (2) |
.

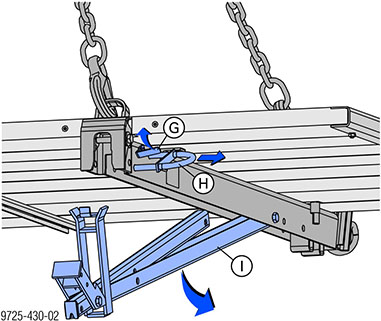

Fälla ut trycksträva
|
|
SE UPP När trycksträvans spärr lossas svänger strävan ned! ➤ Håll fast strävan med handen. ➤ Lyft först därefter den röda låsbygeln och dra ut spärrbygeln till stopp. ➤ Sänk sakta ned trycksträvan för hand. |
|
G Låsbygel (röd) |
|
H Spärrbygel |
|
I Sträva |
.

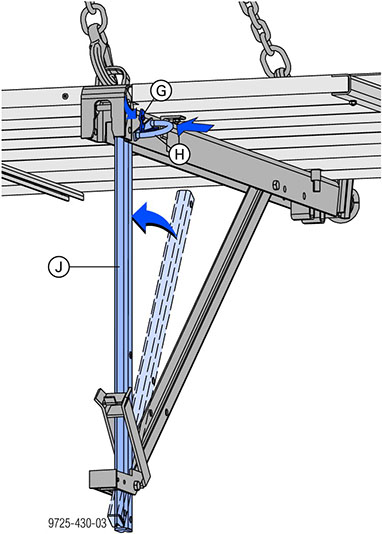

Fixera vertikal sträva
➤ Fäll upp den vertikala strävan och fixera den genom att skjuta in spärrbygeln.
➤ Säkra spärrbygeln mot ofrivillig öppning genom att sätta på låsbygeln.
|
G Låsbygel (röd) |
|
H Spärrbygel |
|
J Vertikal sträva |
Arbetskonsol K är klar att använda.
.

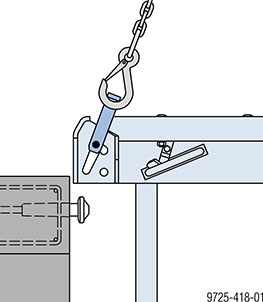

Hänga upp arbetskonsol K
För alla typer av upphängningar gäller:
➤ Lyft arbetskonsol K med 4-parts kättinglänga.
Därvid lyfts de främre kranbyglarna och öppnar urlyftningsspärren.
➤ När arbetskonsol K har hängts upp på upphängningskonus är 4-parts kättinglänga avlastad.
Kranbygeln faller ned i utgångsläget och spärrar därmed konsolen automatiskt så att den inte kan lyfts ur.
|
|
Spärrat läge = kranbygel ligger i linje med konsolytan. |
.
