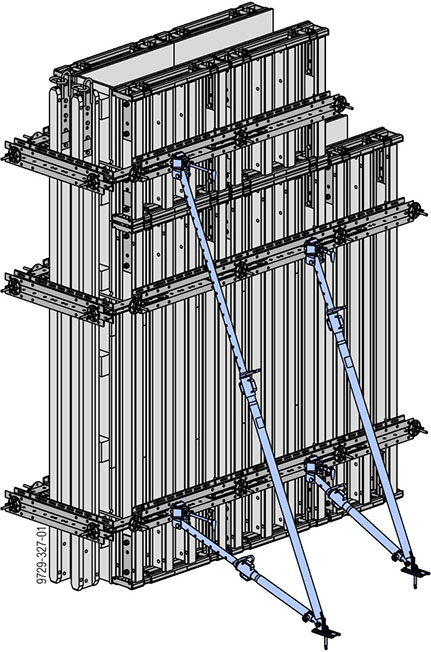

Abstell- und Einrichthilfen machen die Schalung windsicher und erleichtern das Einrichten der Schalung.
|
|
WARNUNG Kippgefahr der Schalung! ➤ Schalungselemente in jeder Bauphase standsicher aufstellen! ➤ Geltende sicherheitstechnische Bestimmungen beachten! ➤ Bei hohen Windgeschwindigkeiten bzw. nach jedem Arbeitsschluss oder längeren Arbeitsunterbrechungen die Schalung zusätzlich sichern. |
|
|
Weitere Informationen (Windlasten, etc.) siehe auch Kapitel "Vertikal- und Horizontallasten" in der Bemessungshilfe "Doka-Schalungstechnik". |
zul. Abstände [m] der Abstell- und Einrichthilfen:
|
Schalungshöhe [m] |
Elementstütze |
Eurex 60 550 |
|
|---|---|---|---|
|
340 |
540 |
||
|
3,25 |
4,80 |
|
|
|
4,75 |
|
3,20 |
|
|
5,50 |
4,00 |
4,00 |
|
|
6,00 |
3,20 |
3,00 |
|
|
6,50 |
2,40 |
2,20 |
|
|
7,50 |
3,20 |
|
4,80 |
|
8,25 |
4,80 |
2,30 |
4,80 |
Werte gelten für einen Winddruck we = 0,65 kN/m2. Dies ergibt einen Staudruck qp = 0,5 kN/m2 (102 km/h) bei cp, net = 1,3. Die erhöhten Windbelastungen an freien Schalungsenden sind konstruktiv durch eine zusätzliche Abstell- und Einrichthilfe aufzunehmen. Bei einem höheren Winddruck ist die Stützenanzahl statisch zu ermitteln.
|
|
Weitere Informationen siehe Bemessungshilfe "Windlasten nach Eurocode" bzw. fragen Sie Ihren Doka-Techniker! |
Hinweis:
Jeder Elementverband muss mit mindestens 2 Abstell- und Einrichthilfen abgestützt sein.
Beispiel: Bei Schalungshöhe 5,50 m sind auf einen 4,00 m breiten Elementverband erforderlich:
▪ 1 Elementstütze 340
▪ 1 Elementstütze 540
.
