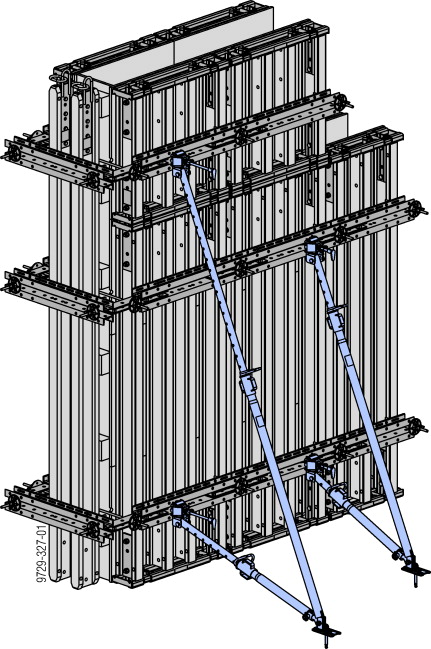

Les béquilles de réglage et de butonnage assurent la stabilité du coffrage contre les charges dues au vent et facilitent le réglage du coffrage.
|
|
AVERTISSEMENT Risque de basculement du coffrage ! ➤ Les coffrages doivent être stabilisés à chaque phase de construction ! ➤ Respecter les normes techniques de sécurité en vigueur. ➤ En cas de vitesse de vent élevée, à chaque fin de journée de travail ou lors d’une interruption prolongée, renforcer la stabilité du coffrage. |
|
|
Pour toute information complémentaire (charges dues au vent, etc.) consulter aussi le chapitre « Charges verticales et horizontales » dans le manuel de calcul « La technique de coffrage Doka ». |
Entraxe max. adm. [m] des étançons :
|
Hauteur de coffrage [m] |
Étançon de banche |
Eurex 60 550 |
|
|---|---|---|---|
|
340 |
540 |
||
|
3,25 |
4,80 |
|
|
|
4,75 |
|
3,20 |
|
|
5,50 |
4,00 |
4,00 |
|
|
6,00 |
3,20 |
3,00 |
|
|
6,50 |
2,40 |
2,20 |
|
|
7,50 |
3,20 |
|
4,80 |
|
8,25 |
4,80 |
2,30 |
4,80 |
Valeurs indicatives pour un effort dû au vent we = 0,65 kN/m2. On obtient une charge dynamique qp = 0,5 kN/m2 (102 km/h) pour cp, net = 1,3. Les charges dues au vent étant plus importantes sur les extrémités libres du coffrage, elles doivent être reprises par des béquilles de réglage et de butonnage supplémentaires. Pour des efforts dûs au vent plus élevés, le nombre d’étançons doit être déterminé par note de calcul.
|
|
Pour de plus amples informations, se reporter au manuel de calcul « Charges dues au vent selon l’Eurocode » ou consulter votre techni- |
Remarque :
Étayer chaque banche avec au minimum 2 béquilles de réglage et de butonnage.
Exemple : Pour une hauteur de coffrage de 5,50 m et une largeur de 4,00 m, les étançons suivants sont nécessaires :
▪ 1 étançon de banche 340
▪ 1 étançon de banche 540
.
