Eurex 60 550 als Abstell- und Einrichthilfe
Als Doka-Justierstütze Eurex 60 550 kann diese Stütze - mit entsprechenden Zubehörteilen - zur Abstützung von hohen Wandschalungen eingesetzt werden.
▪ Anschluss ohne Umbau für Doka-Rahmenschalungen und Doka-Trägerschalungen geeignet.
▪ Die Justierstrebe 540 Eurex 60 IB erleichtert die Handhabung speziell beim Umsetzen der Schalung.
▪ Teleskopierbar im 10 cm-Raster und stufenlose Feinjustierung.
|

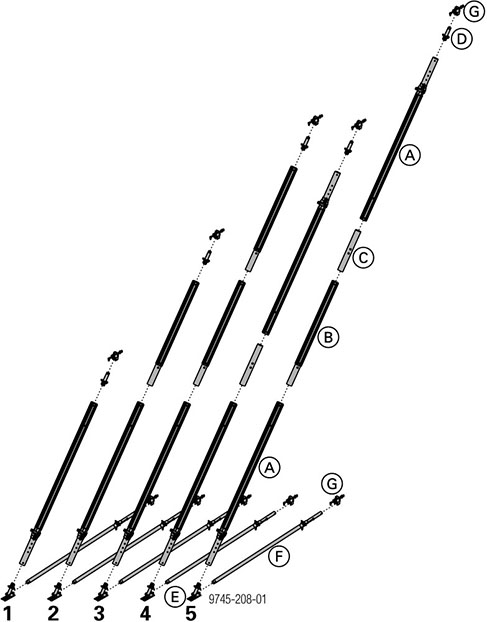

Typ |
Auszugslänge L [m] |
Justierstütze Eurex 60 550 (A) |
Verlängerung Eurex 60 2,00m (B) |
Kupplungsstück Eurex 60 (C) |
Verbindungsstück Eurex 60 IB (D) |
Justierstützenfuß Eurex 60 EB (E) |
Justierstrebe 540 Eurex 60 IB (F) |
Stützenkopf EB (G) |
Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|---|
|
1 |
3,79 - 5,89 |
1 |
— |
— |
1 |
1 |
1 |
2 |
91,1 |
|
2 |
5,79 - 7,89 |
1 |
1 |
— |
1 |
1 |
1 |
2 |
112,4 |
|
3 |
7,79 - 9,89 |
1 |
2 |
— |
1 |
1 |
1 |
2 |
133,7 |
|
4 |
7,22 - 11,42 |
2 |
— |
1 |
1 |
1 |
1 |
2 |
142,5 |
|
5 |
9,22 - 13,42 |
2 |
1 |
1 |
1 |
1 |
1 |
2 |
163,8 |
Hinweis:
Alu-Profil nicht durch zu festes Verschrauben verdrücken - mitgelieferte Muttern sind selbstsichernd.
.
