Höhenbereiche und Verlängerungen

Verlängerungen erweitern den Einsatzbereich der Deckenstütze Eurex 60 550.

.

3,50 - 5,50 m: Deckenstütze Eurex 60 550 ohne Verlängerung (Bild 1)

5,50 - 7,50 m: Verlängerung Eurex 60 2,00m anbauen (Bild 2)

➤ Kopfplatte am Ständerrohr der Deckenstütze Eurex 60 550 demontieren und an Verlängerung montieren.

➤ Verlängerung (Kupplungsstück integriert) mit Ständerrohr verschrauben.

.

7,00 - 11,00 m: Zwei Deckenstützen Eurex 60 550 koppeln (Bild 3)

➤ Kopfplatten der Ständerrohre beider Deckenstützen Eurex 60 550 demontieren.

➤ Ständerrohr zu Ständerrohr - mit Kupplungsstück Eurex 60 verschrauben.

Erforderliches Werkzeug: Gabelschlüssel oder Stecknuss mit Schlüsselweite 30 mm

.

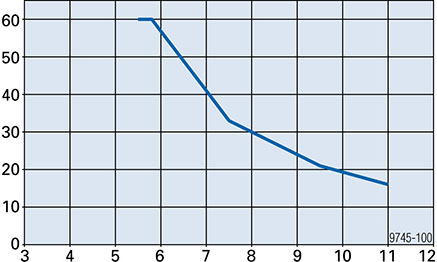

Zul. Tragfähigkeit der Eurex 60 550 bei Stützenlängen über 5,50 m

Verwendung als freie Baustütze
(systemungebunden)

.
