Eurex 60 550 comme étançon pour les banches
Cet étançon Eurex 60 550 peut s’employer comme bracon principal – avec les accessoires correspondants – pour étançonner des banches grande hauteur.
▪ Connexion sans modification pour les coffrages-cadres et les coffrages mixtes Doka.
▪ Le bracon inférieur 540 Eurex 60 IB facilite la manipulation, particulièrement lors de la translation du coffrage.
▪ Télescopique avec un pas de 10 cm et réglage fin en continu.
|

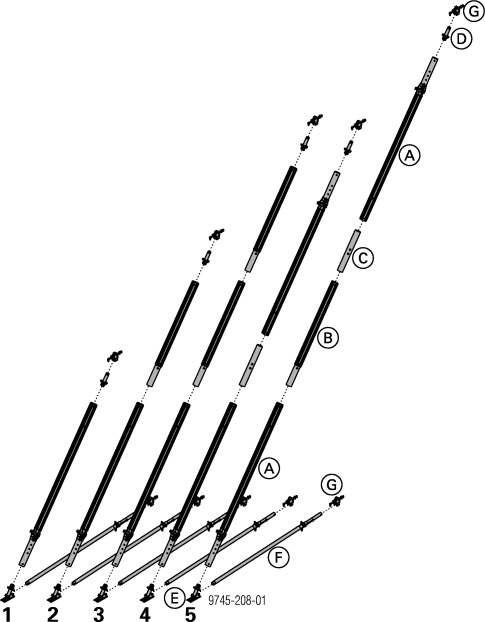

Type |
Longueur d’extension L [m] |
Bracon principal Eurex 60 550 (A) |
Rallonge Eurex 60 2,00m (B) |
Manchon d'accouplement Eurex 60 (C) |
Raccord Eurex 60 IB (D) |
Pied de bracon principal Eurex 60 EB (E) |
Bracon inférieur 540 Eurex 60 IB (F) |
Tête d'étançon EB (G) |
Poids [kg] |
|---|---|---|---|---|---|---|---|---|---|
|
1 |
3,79 - 5,89 |
1 |
— |
— |
1 |
1 |
1 |
2 |
91,1 |
|
2 |
5,79 - 7,89 |
1 |
1 |
— |
1 |
1 |
1 |
2 |
112,4 |
|
3 |
7,79 - 9,89 |
1 |
2 |
— |
1 |
1 |
1 |
2 |
133,7 |
|
4 |
7,22 - 11,42 |
2 |
— |
1 |
1 |
1 |
1 |
2 |
142,5 |
|
5 |
9,22 - 13,42 |
2 |
1 |
1 |
1 |
1 |
1 |
2 |
163,8 |
Remarque :
Ne pas forcer sur le profilé alu en le vissant trop serré (jeu d'env. 1 mm) - les écrous livrés sont autofreinés.
.
