Eurex 60 550 come supporto di puntellazione e messa in opera
Il puntello di piombatura Doka Eurex 60 550, con i relativi accessori, può essere utilizzato per la puntallazione di casseforme per pareti alte.
▪ Può essere collegato senza modifiche sia alle casseforme a telaio Doka che alle casseforme a travi Doka.
▪ La maneggevolezza, in particolare per la traslazione della cassaforma, viene facilitata dal puntello regolabile 540 Eurex 60 IB.
▪ Allungabile con passo 10 cm con regolazione di precisione continua.
|

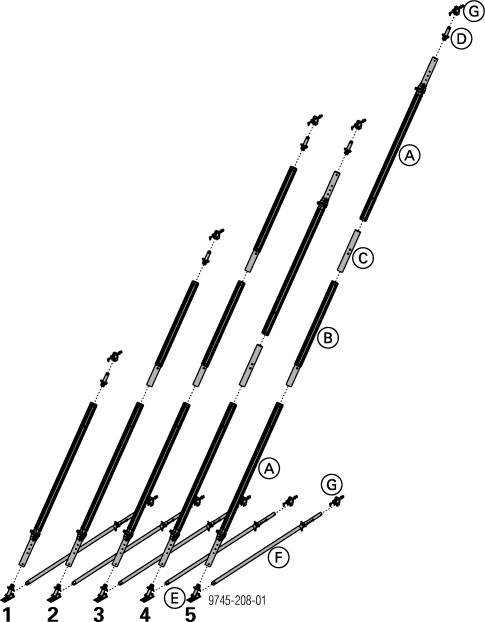

Tipo |
Lunghezza di estrazione L [m] |
Puntello di piombatura Eurex 60 550 (A) |
Prolunga Eurex 60 2,00m (B) |
Inserto collegamento telaio Eurex 60 (C) |
Pezzo di giunzione Eurex 60 IB (D) |
Piede per puntello di piombatura Eurex 60 EB (E) |
Puntello regolabile 540 Eurex 60 IB (F) |
Testa per puntello EB (G) |
Peso [kg] |
|---|---|---|---|---|---|---|---|---|---|
|
1 |
3,79 - 5,89 |
1 |
— |
— |
1 |
1 |
1 |
2 |
91,1 |
|
2 |
5,79 - 7,89 |
1 |
1 |
— |
1 |
1 |
1 |
2 |
112,4 |
|
3 |
7,79 - 9,89 |
1 |
2 |
— |
1 |
1 |
1 |
2 |
133,7 |
|
4 |
7,22 - 11,42 |
2 |
— |
1 |
1 |
1 |
1 |
2 |
142,5 |
|
5 |
9,22 - 13,42 |
2 |
1 |
1 |
1 |
1 |
1 |
2 |
163,8 |
Nota bene:
Non deformare il profilo Alu serrandolo eccessivamente (ca. 1 mm di gioco) - dadi in dotazione sono autobloccanti.
.
