Allgemeines

Zusatzmaßnahmen

Aussteifung

▪ bei hohen Elementverbänden (ab 4,50 m), um die Schalung beim Aufstellen zu versteifen

▪ bei Elementverbänden, welche durch Aufstocken vieler kleiner Stützenelemente hergestellt wurden

.

mit Schraubensatz M16x40 DIN 933 8.8

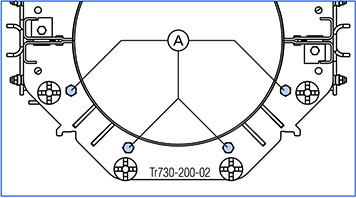

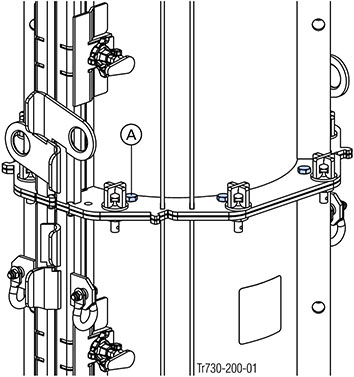

➤ Schraubensatz M16x40 am Elementstoß einbauen.



Zur Montage der Schrauben sind die Bohrungen Ø 20 mm an den Außenspanten zu verwenden

Pro Schalungshälfte ist für jede Aufstockung ein Schraubensatz M16x40 vorzusehen.



.

mit Mehrzweckriegeln WS10 Top50

Länge des Mehrzweckriegels:

Die Länge des Mehrzweckriegels ist so zu bemessen, dass die dem Stoß nächstgelegenen Spanten des Stützenele­mentes noch überlappt werden.

.

Befestigung des Mehrzweckriegels:

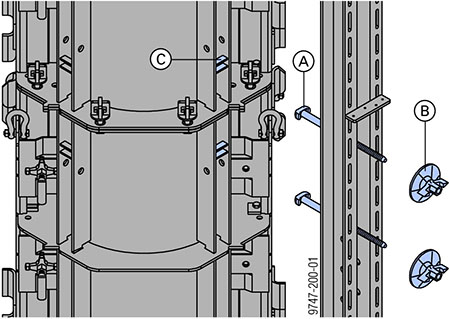

Mit Framax-Universalverbinder 10-25 cm (A) und Superplatte 15,0 (B) an den Klemmstellen des Stützenelementes (C) .

Jeweils eine Befestigung oberhalb und unterhalb des Elementstoßes anbringen.

Einen Mehrzweckriegel WS10 oder WU12 pro Schalungshälfte an der verschlussfreien Seite vorsehen.



.

Befestigung der Elementstützen

.
