Allmänt

Extra åtgärder

Avstyvning

▪ vid höga formsjok (från 4,50 m) som avstyvning för formen vid uppställningen

▪ vid formsjok som har gjorts genom påbyggnad av många små pelarformselement

.

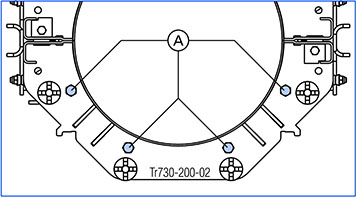

med skruvsats M16x40 DIN 933 8.8

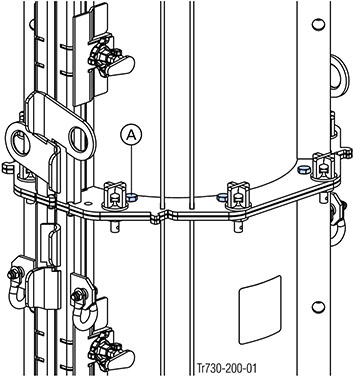

➤ Montera skruvsats M16x40 på elementskarven.



För att montera skruvarna ska hålen Ø 20 mm på ytterspanten användas

Per halvform behövs en skruvsats M16x40 för varje påbyggnad.



.

med stålbalk Uni WS10 Top50

Längd på stålbalken:

Längden på stålbalken ska dimensioneras så att spantet för pelarformselementet som ligger närmast fogen överlap­pas.

.

Fastsättning av stålbalken:

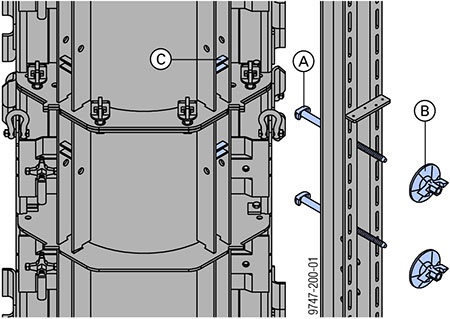

med Framax universal T-bult 10-25 cm (A) och tallriksmutter 15,0 (B) på fixeringsställena för pelarformselementet (C) .

Sätt en fastsättning ovanför och under elementskarven.

Använd en stålbalk Uni WS10 eller WU12 per halvform på sidan utan förslutning.



.

Infästning av stödbenen

.
