Weitere Einsatzmöglichkeiten

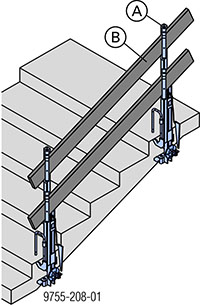

z.B. Absturzsicherung im Treppenbereich
Der Einsatz der Schutzgeländerzwinge T ermöglicht ungehindertes Arbeiten an der Treppenober- und -unterseite.
Auch Stufenplatten können verlegt werden, ohne das Geländer zu entfernen. Dadurch besteht Sicherheit während der gesamten Rohbauphase.
Auf diese Weise lassen sich auch Absturzsicherungen bei Balkonen z.B. auch mit überstehenden Bodenplatten herstellen.
.
Vorarbeiten zur Herstellung einer geeigneten Aufhängung
|
Die Aufhängung muss eine Zugkraft von z.B. Gesimsanker 15,0 |
|
|
HINWEIS Bereits beim Herstellen des Tragwerks die Aufhängestellen im erforderlichen Abstand einbauen. |
Sind keine Einbauteile vorhanden, kann nachträglich eine Verankerung mit Durchsteckanker HST M16 der Fa. Hilti oder gleichwertigen Dübeln anderer Fabrikate hergestellt werden.
|
|
Setz- und Montageanleitung des Dübelherstellers beachten! |
|
Mindestanziehmoment: 90 Nm |
.
Montage am Beispiel Gesimsanker 15,0
➤ Ankerstab 15,0 (Länge = min. 29 cm) in Gesimsanker bis zum Anschlag eindrehen.
➤ Schutzgeländerzwinge T in dargestellter Lage auf Ankerstab 15,0 aufstecken und mit Superplatte 15,0 festziehen.
|
|
|

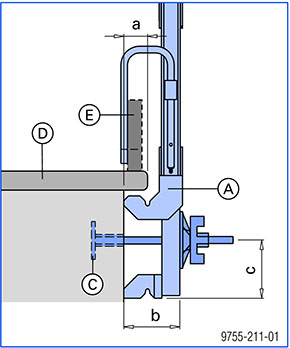

a ... max. Stufenüberstand: 7 cm
b ... 12,0 cm
c ... 11,6 cm
|
A Schutzgeländerzwinge T |
|
B Geländerbrett |
|
C Verankerung |
|
D Stufenplatte |
|
E Bordbrett (nur im Podestbereich) |
.
