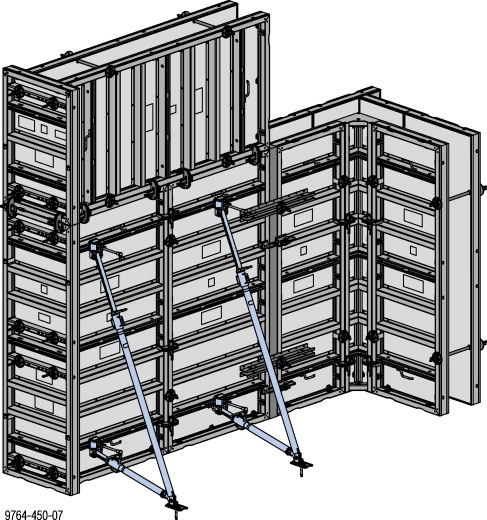

Ayudas de estabilización y de aplomado
Las ayudas de estabilización y aplomado hacen que el encofrado sea resistente al viento y facilitan el posicionamiento del mismo.
|
|
ADVERTENCIA ¡Riesgo de vuelco del encofrado! ➤ ¡Colocar los elementos de encofrado de forma estable en todas las fases de la construcción! ➤ ¡Tener en cuenta las disposiciones técnicas de seguridad vigentes! ➤ Con elevadas velocidades del viento o al término del trabajo o para interrupciones del trabajo más prolongadas sujetar el encofrado adicionalmente. |
|
|
Llave universal Para manejar fácilmente las tuercas de los husillos.
|
Número de estabilizadores para conjuntos de elementos de 2,70m de ancho:
|
Altura del encofrado [m] |
Puntal estabilizador |
Eurex 60 550 |
|
|---|---|---|---|
|
340 |
540 |
||
|
4,05 |
1 *) |
|
|
|
5,40 |
|
1 |
|
|
6,00 |
1 |
1 |
|
|
7,20 |
1 |
2 |
|
|
8,10 |
|
1 |
1 |
|
Carga de anclaje máxima: |
|||
*) Hasta una altura de 3,30 m, la distancia entre los puntales se puede elevar a 4,05 m.
Los valores son válidos para una presión del viento we = 0,65 kN/m2. Esto corresponde a una presión dinámica qp = 0,5 kN/m2 (102 km/h) donde cp, net = 1,3. Los elevados esfuerzos del viento en los extremos libres del encofrado se deben absorber de forma constructiva mediante la ayuda de un elemento adicional de estabilización y aplomado. En casos donde se tenga una presión de viento mayor, el número de puntales se debe calcular estáticamente.
|
|
Para más información véase la guía de cálculo "Acciones del viento según el Eurocódigo" o pregunte a los técnicos de Doka más cercanos. |
Indicación:
Todos los conjuntos de elementos deben estar reforzados, al menos, con 2 ayudas de estabilización y aplomado.
Ejemplo: Con una altura de encofrado de 7,20m, con un conjunto de elementos de 5,40m son necesarios:
▪ 2 puntales estabilizadores 340 dúplex
▪ 4 puntales estabilizadores 540 dúplex
.
