Esquinas de ángulos agudos y obtusos

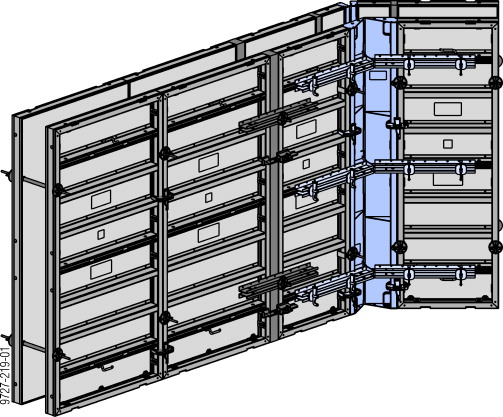

Las esquinas con ángulos agudos y obtusos se solucionan con las esquinas de bisagra.
|
Esquina de bisagra I |
Esquina de bisagra I galvanizada |
|---|---|
a ... 0,7 cm b ... 29,2 cm |
a ... 0,7 cm b ... 29,3 cm |
|
Esquina de bisagra A |
Esquina de bisagra A galvanizada |
|---|---|
a ... 5,5 cm b ... 0,8 cm |
a ... 6,3 cm |
Indicación:
La esquina de bisagra Framax A galvanizada se puede combinar con la esquina de bisagra Framax A (recubrimiento pulverizado).
Número de rieles de fijación en la esquina exterior o interior:
|
Altura del elemento |
Número de rieles de fijación |
|---|---|
|
1,35 m |
4 |
|
2,70 m |
6 |
|
3,30 m |
8 |
Posición de los rieles de fijación:
en cualquier nivel de apoyo de la esquina de bisagra I.
Indicación:
Con un ángulo inferior a 120 °, en la esquina interior no se necesita ningún riel de fijación.
|
|
AVISO En compensaciones, utilizar rieles de sujeción adicionales conforme a lo descrito en el capítulo "Ajuste de la longitud mediante compensación". |
Número necesario de grapas de unión en la esquina de bisagra exterior:
|
Altura del elemento |
Número de grapas |
|---|---|
|
1,35 m |
4 |
|
2,70 m |
8 |
|
3,30 m |
10 |
|
|
AVISO Para más información sobre otras uniones de elementos en la zona de esquinas exteriores (elevada carga a tracción) véase el capítulo "Unión de elementos con una elevada carga de tracción". |
.
