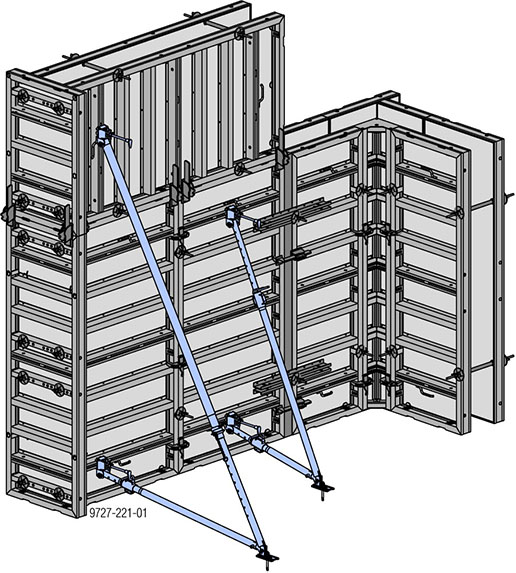

Les béquilles de réglage et de butonnage assurent la stabilité du coffrage contre les charges dues au vent et facilitent la mise en place du coffrage.
|
|
AVERTISSEMENT Le coffrage risque de se renverser ! ➤ Les coffrages doivent être stabilisés à toutes les phases de la construction ! ➤ Respecter les normes techniques de sécurité en vigueur. ➤ Par vent fort, à la fin des travaux ou lors d’une interruption prolongée de ceux-ci, renforcer la consolidation du coffrage. |
|
|
Outil de desserrage universel Pour manoeuvrer facilement les étançons
|
Nombre d'étançons sur un ensemble de panneaux de 2,70 m de large :
|
Hauteur de coffrage [m] |
Étançon de banche |
Eurex 60 550 |
|
|---|---|---|---|
|
340 |
540 |
||
|
4,05 |
1 *) |
|
|
|
5,40 |
|
1 |
|
|
6,00 |
1 |
1 |
|
|
7,20 |
1 |
2 |
|
|
8,10 |
|
1 |
1 |
|
Charge d’ancrage max. : Fk = 13,5 kN (Rd = 20,3 kN) |
|||
*) Jusqu’à une hauteur de 3,30 m, il est possible d’augmenter l’écartement des étais à 4,05 m.
Valeurs indicatives pour un effort dû au vent we = 0,65 kN/m2. On obtient une charge dynamique qp = 0,5 kN/m2 (102 km/h) pour un cp, net = 1,3. Les charges dues au vent qui sont plus importantes sur les extrémités libres du coffrage doivent être absorbées par une construction ou par des béquilles de réglage et de butonnage supplémentaires. En cas d’effort supérieur dû au vent, le nombre d’étançons doit être déterminé par note de calcul.
|
|
Pour de plus amples informations, se reporter au manuel de calcul « Charges dues au vent selon l’Eurocode » ou consulter votre technicien Doka ! |
Remarque :
Étayer chaque banche avec au minimum 2 béquilles de réglage et de butonnage.
Exemple : Pour une hauteur de coffrage de 7,20 m et sur une banche de 5,40 m de large, les étançons suivants sont nécessaires :
▪ 2 étançons de banche 340
▪ 4 étançons de banche 540
.
