Längenanpassung durch Ausgleich
mit Passholz und Framax-Uni-Spanner
Durch Kombination der Passholzbreiten 2, 3, 5, und 10 cm sind Ausgleiche im 1 cm-Raster möglich.
|
Framax-Klemmschiene: zul. Moment: 5,2 kNm |
.

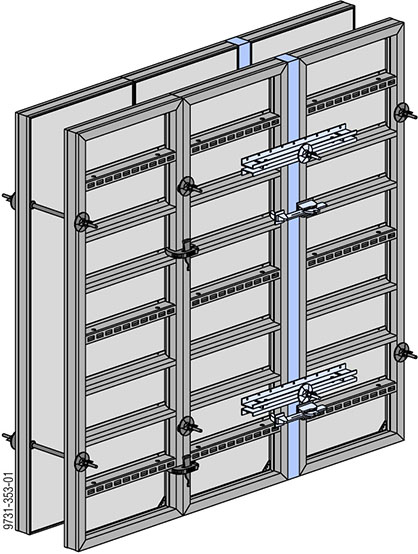

Ankern im Rahmenprofil
|

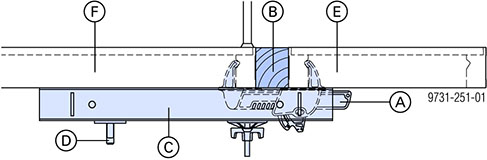

A Framax-Uni-Spanner |
|
B Passholz |
|
C Framax-Klemmschiene |
|
D Framax-Spannklemme |
|
E Alu-Framax Xlife-Element (max. 60cm Breite) |
|
F Alu-Framax Xlife-Element |
.

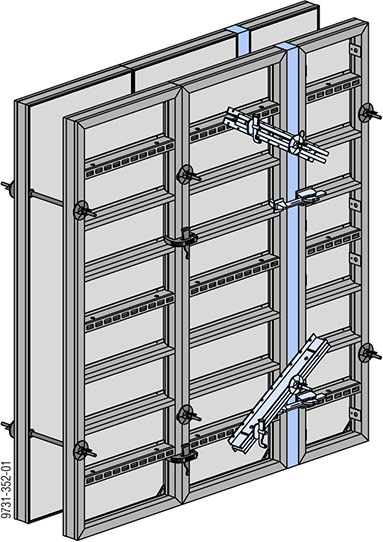

Ankern durch Passholz
|

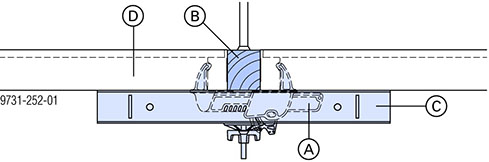

A Framax-Uni-Spanner |
|
B Passholz |
|
C Framax-Klemmschiene (bis Ausgleichsbreite 5cm sind keine Klemmschienen erforderlich) |
|
D Alu-Framax Xlife-Element |
.

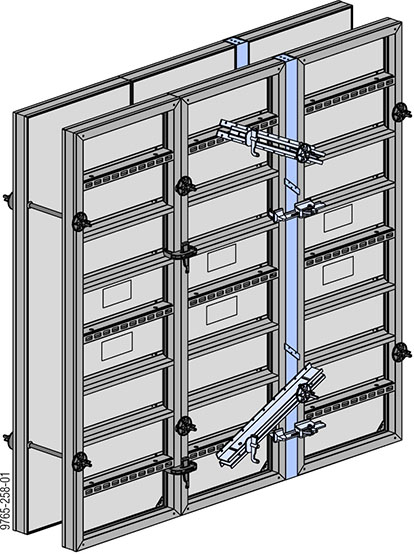

mit Framax-Alu-Ausgleich und Framax-Uni-Spanner
Durch Kombination der Framax-Alu-Ausgleiche 5cm und 10cm mit Framax-Passhölzern sind Ausgleiche im 1 cm-Raster möglich.
Hinweis:
Nicht benötigte Ankerhülsen in den Alu-Ausgleichen mit Kombi-Ankerstopfen R20/25 verschließen.
|

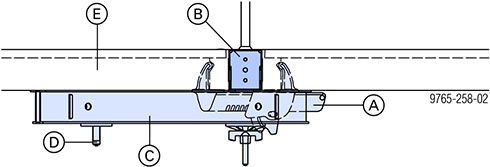

A Framax-Uni-Spanner |
|
B Framax-Alu-Ausgleich |
|
C Framax-Klemmschiene (bis Ausgleichsbreite 5 cm sind keine Klemmschienen erforderlich) |
|
D Framax-Spannklemme |
|
E Alu-Framax Xlife-Element |
.
Beispiel: Ausgleichsbreite 15 cm
|

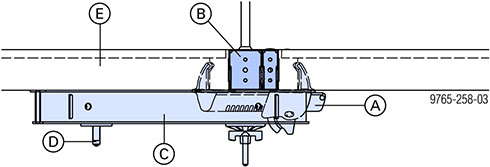

A Framax-Uni-Spanner |
|
B Framax-Alu-Ausgleich 10cm + 5cm |
|
C Framax-Klemmschiene |
|
D Framax-Spannklemme |
|
E Alu-Framax Xlife-Element |
.
Beispiel: Ausgleichsbreite 12 cm
|

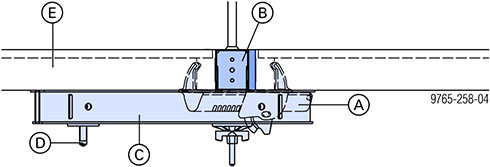

A Framax-Uni-Spanner |
|
B Framax-Alu-Ausgleich 10cm + Passholz 2cm |
|
C Framax-Klemmschiene |
|
D Framax-Spannklemme |
|
E Alu-Framax Xlife-Element |
.
