Allgemeines
Einsatz bei Unterzugschalungen
Die Ausbildung der oberen Ankerung mit Kopfanker und der unteren Ankerung mit dem Ankerhaltewinkel bewirkt:
▪ Ankerung über bzw. unter dem Element -
keine Anker im Beton
▪ Ankerabstände frei wählbar
Montage Framax-Kopfanker:
➤ Framax-Kopfanker am Alu-Framax Xlife-Element positionieren.
➤ Framax-Kopfanker auf die gewünschte Länge "a" (Wandstärke) teleskopieren und in der passenden Bohrung mit Bolzen und Federvorstecker fixieren.
a ... 15 - 40 cm
b ... 15 - 100 cm
|
A Framax-Kopfanker 15-40cm |
|
B Framax-Kopfanker 15-100cm |
|
C Verstelleinheit |
|
D Kerbe = Messpunkt |
Anzahl Anker bei liegendem Alu-Framax Xlife-Element:
|
Elementlänge |
Unterzughöhe |
Kopfanker (oben) |
Ankerhaltewinkel (unten) |
|---|---|---|---|
|
2,70m |
bis 0,90m |
2 |
|
|
3,00m |
bis 0,75m |
||
|
Framax-Kopfanker: Zul. Zugkraft: 10 kN |
|
Framax-Ankerhaltewinkel: Zul. Tragkraft: 15 kN |

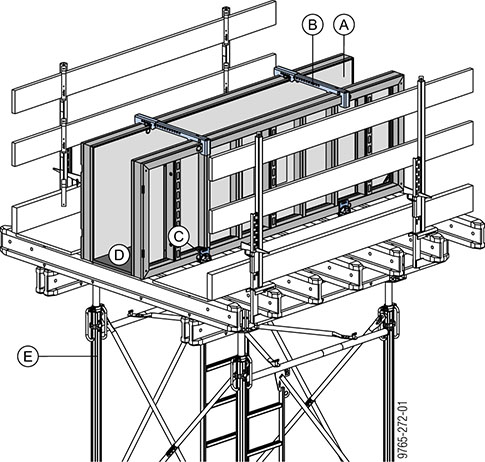

Beispiel mit Element 0,90x2,70m
Darstellung ohne Aufstiegshilfen.
|
A Alu-Framax Xlife-Element 0,90x2,70m |
|
B Framax-Kopfanker |
|
C Framax-Ankerhaltewinkel |
|
D Schalungsplatte |
|
E Traggerüst (z.B. Staxo 100) |
.
