Alu-Framax-Palette
Lager- und Transportmittel für Alu-Framax-Elemente klapp- und stapelbar.

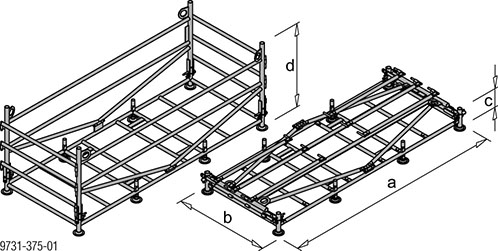

a ... 280 cm
b ... 117 cm
c ... 26 cm
d ... 107 cm
|
Max. Tragfähigkeit: 1200 kg Zul. Auflast: 5200 kg |
.
Alu-Framax-Palette als Lagermittel
Max. Anzahl Gebinde übereinander
|
Im Freien (auf der Baustelle) |
In der Halle |
|---|---|
|
|
Bodenneigung bis 1% |
|
weder leere (aufgeklappte) noch volle Paletten erlaubt |
6 |
|
|
HINWEIS Beim Stapeln von Mehrweggebinden mit sehr unterschiedlichen Lasten müssen diese nach oben hin abnehmen! |
|
|

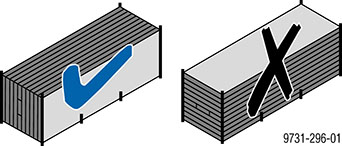

WARNUNG Liegende Elemente können beim Transport zwischen den Horizontalstreben aus der Palette gleiten! ➤ Elemente ausschließlich stehend stapeln!
|
|
Bei Elementhöhe 2,70m |
Bei Elementhöhe 0,90m |
||
|---|---|---|---|
|
|
|
||
|
Element |
Stück |
Element |
Stück |
|
0,90x2,70m |
8 |
0,90x0,90m |
24 |
|
0,30x2,70m |
24 |
0,30x0,90m |
72 |
.
Alu-Framax-Palette als Transportmittel

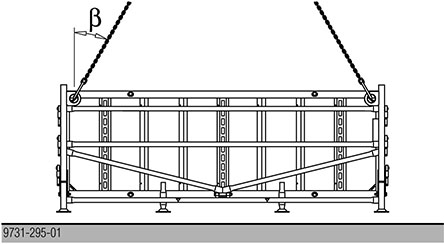

Umsetzen mit dem Kran
➤ Vor dem Anschlagen des Kranes prüfen.
|
|
▪ Vertikalprofil (A) muss mit Federbolzen 16mm (B) gesichert sein ▪ Alle Absteckrohre (C) müssen im Vertikalprofil (A) abgesteckt sein - Palette geschlossen!
|
|
|
HINWEIS ▪ Mehrweggebinde nur einzeln umsetzen. ▪ Ladung teilbeladener Paletten sichern! ▪ Entsprechendes Gehänge verwenden ▪ Neigungswinkel β max. 30°!
|
.
Umsetzen mit dem Stapler oder Palettenhubwagen
|
|

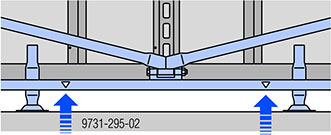

HINWEIS Die Gabeln des Staplers dürfen nur an den gekennzeichneten Stellen (gelbe Markierung) angesetzt werden!
|
.
