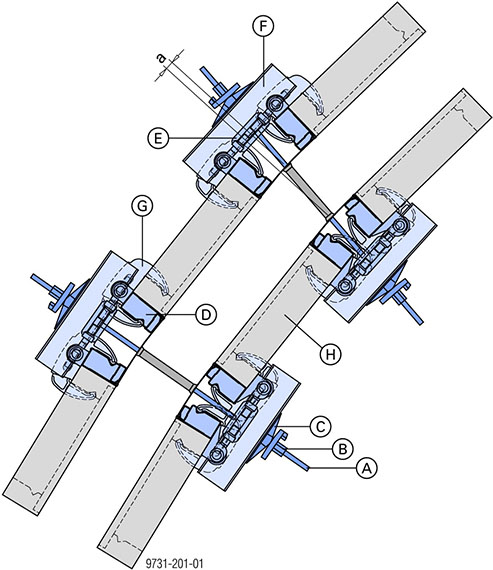

Ankerung der Bogenbleche
a ... maximale Ankerverschiebung = ± 2,5 cm
|
A Ankerstab 15,0mm |
|
B Flügelmutter 15,0 |
|
C Winkelplatte 12/18 |
|
D Framax-Bogenblech |
|
E Spannschloss |
|
F Stahlwandriegel RD 0,40m |
|
G Schnellspanner RU |
|
H Alu-Framax Xlife-Element |
Hinweis:
Bei größerer Ankerverschiebung auf nächste Bogenblechgröße ausweichen.
|
|
Beim Einstellen der Framax-Bogenbleche auf gleichmäßiges Drehen der oberen und unteren Spannschlösser achten! |
Detail Befestigung des Stahlwandriegels RD 0,40m:
|
A Stahlwandriegel RD 0,40m |
|
B Auflager und Halterung für Stahlwandriegel RD 0,40m |
|
C Framax-Bogenblech |
.
