Ankerung oben

Anzahl Anker pro Element:



Betonierhöhe

Kopfanker bzw. Ankerhaltewinkel

liegendes Element 3,00m

bis 0,75m

2

liegendes Element 2,70m

bis 0,90m

2

stehendes Element

1*

* ... nur an jedem zweiten Element

.

Framax-Kopfanker

▪ Ankerung über dem Element (Anker nicht im Beton)

▪ Zugabspannung und Druckaussteifung in einem

▪ Wandstärke im 5mm-Raster einstellbar

Montage Framax-Kopfanker:

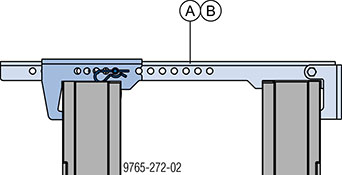

➤ Framax-Kopfanker am Alu-Framax Xlife-Element positionieren.

➤ Framax-Kopfanker auf die gewünschte Länge "a" (Wandstärke) teleskopieren und in der passenden Bohrung mit Bolzen und Federvorstecker fixieren.




a ... 15 - 40 cm
b ... 15 - 100 cm

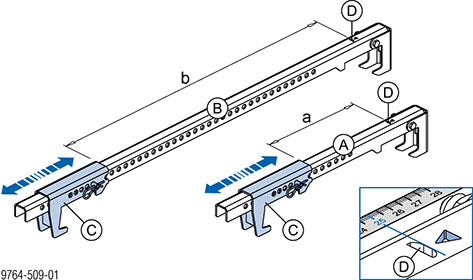

A   Framax-Kopfanker 15-40cm

B   Framax-Kopfanker 15-100cm

C   Verstelleinheit

D   Kerbe = Messpunkt

Framax-Kopfanker:

Zul. Zugkraft: 10 kN
Zul. Druckkraft: 10 kN

.

Ankerhaltewinkel

▪ Ankerung über dem Element (Anker nicht im Beton)

▪ Ankerabstände frei wählbar


A   Framax-Ankerhaltewinkel

B   Ankerstab 15,0mm

C   Superplatte 15,0

D   Holzdistanz

Framax-Ankerhaltewinkel:

Zul. Tragkraft: 15 kN




Um ein Verschmutzen der oben liegenden Ankerstäbe zu vermeiden, empfehlen wir die Verwendung von Kunststoffrohren 22mm.

.
