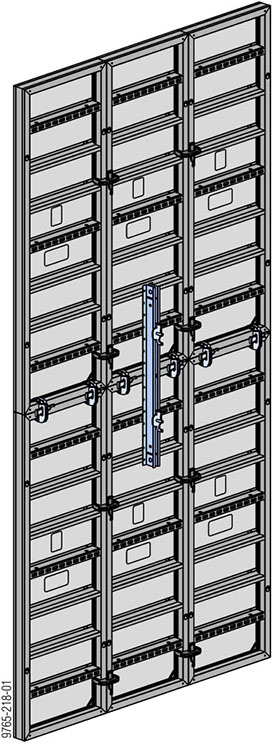

Elementaussteifung
Framax-Klemmschiene
|
|
|

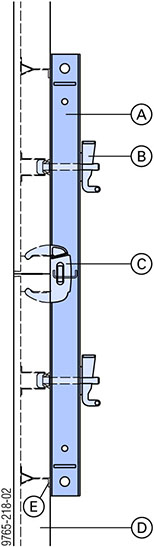

A Framax-Klemmschiene 1,50m |
|
B Framax-Spannklemme |
|
C Framax-Schnellspanner RU |
|
D Alu-Framax Xlife-Element |
|
E Querprofil als Auflager für Klemmschiene |
Bei Ausgleichen sorgen die Klemmschienen für fluchtende Elementverbände und übertragen die Ankerkräfte auf die Rahmenelemente.
Besonders bei höheren Aufstockungen wird mit zusätzlichen Klemmschienen eine bessere Steifigkeit des Elementverbandes erreicht. Aufstellen und Ablegen großer Elementverbände mit dem Kran sind dann problemlos möglich. Auch für die Ableitung von Bühnenlasten sind die zusätzlichen Klemmschienen vorteilhaft.
|
Framax-Klemmschiene: zul. Moment (für Aufstockung): 4,3 kNm Wegen der zul. Zugbelastung im Riegelprofil von 12 kN gilt auch für steifere Teile wie Mehrzweckriegel WS10 Top50: zul. Moment 4,3 kNm |
.
Befestigungsmöglichkeit

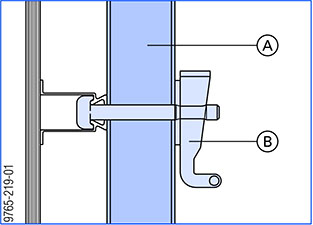

mit Framax-Spannklemme
|
A Framax-Klemmschiene |
|
B Framax-Spannklemme |
|
|
HINWEIS Keilverbindungen nicht ölen oder schmieren. |

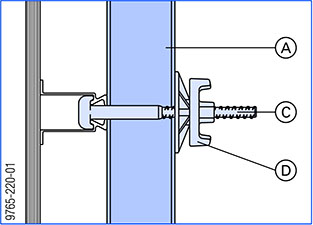

mit Framax-Universalverbinder und Superplatte
|
A Framax-Klemmschiene |
|
C Framax-Universalverbinder |
|
D Superplatte 15,0 |
.
