Framax-Konsole 90
Mit der Framax-Konsole 90 können Betoniergerüste mit einer Gerüstbreite von 90 cm ausgebildet werden, die leicht von Hand zu montieren sind.
|
|

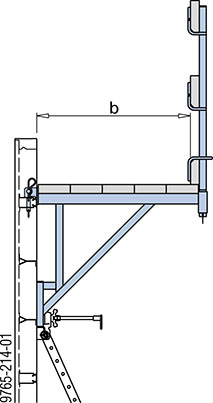

Geländervarianten: |
|
|
|
|
b ... 90 cm
|
A Framax-Konsole 90 EP |
|
B Geländer 1,00m |
|
C Geländersteher XP 1,20m |
|
D Konsolenadapter XP FRR 50/30cm |
|
E Geländerbrett (bzw. Gerüstrohr) |
|
F Schutzgitter XP 1,20m (bzw. Geländerbretter) |
|
Zul. Verkehrslast: 1,5 kN/m2 (150 kg/m2) Lastklasse 2 nach EN 12811-1:2003 Max. Einflussbreite: 2,00 m |
|
|
HINWEIS Die Konsolen sind gegen Ausheben zu sichern. |
Belagsbohlen und Geländerbretter: Pro laufenden Meter Gerüst werden 0,9 m2 Belagsbohlen und 0,6 m2 Geländerbretter benötigt (bauseits).
Brettstärken für Stützweite bis 2,50 m:
▪ Belagsbohlen min. 20/5 cm
▪ Geländerbretter min. 15/3 cm
Erforderliches Schraubenmaterial zur Befestigung der Belagsbohlen (Stk. / Konsole):
▪ 5 Stk. Torbandschraube DIN 603 M10x120
4.6 verzinkt
▪ 5 Stk. Federring DIN 127 A10
▪ 5 Stk. Sechskantmutter ISO 4032 M10 8 verzinkt
Befestigung der Geländerbretter: mit Nägeln

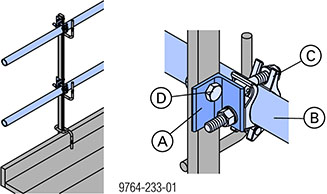

Ausführung mit Gerüstrohren
Werkzeug: Gabelschlüssel 22 zur Montage der Kupplungen und Gerüstrohre.
|
A Gerüstrohranschluss |
|
B Gerüstrohr 48,3mm |
|
C Anschraubkupplung 48mm 50 |
|
D 1 Stk. Sechskantschraube ISO 4017 M14x40 8.8 verzinkt + |
.
Einhängemöglichkeiten bei stehenden Elementen
im Querprofil |
Aushebesicherung |
|
A Framax-Konsole 90 EP |
|
B Federvorstecker |
Hinweis:
Bei stehenden Alu-Framax Xlife-Uni-Elementen 0,90m, 2,70m und 3,00m (ab Baujahr 2008) ist auch das Einhängen in der linken Bohrung des mittleren Querprofiles möglich.
.
Einhängemöglichkeiten bei liegenden Elementen
im Querprofil |
Aushebesicherung |
|
A Framax-Konsole 90 EP |
|
B Federvorstecker |
|
C Keilbolzen RA 7,5 |
.
