Montage

Schalung vorbereiten

➤ Elementverbände auf einem Richtboden liegend vormontieren (siehe Kapitel "Elementverbindung").

➤ Bühnen und Elementstützen am liegenden Element montieren (siehe Kapitel "Betonierbühnen" und "Abstell- und Einrichthilfen").

.

Anschlüsse an der Schalung befestigen

➤ Anschluss XS Wandschalung im Bereich der Schalungsoberkante am Rahmenprofil anlegen.

➤ Anschluss XS Wandschalung mit 2 Schnellspanner RU befestigen.

➤ Anschluss XS Wandschalung im Bereich der Schalungsunterkante in gleicher Weise montieren.

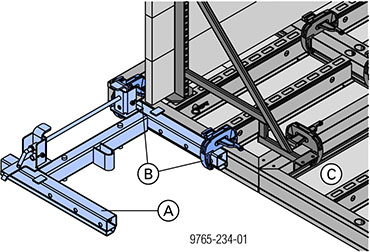

oberer Anschluss XS Wandschalung

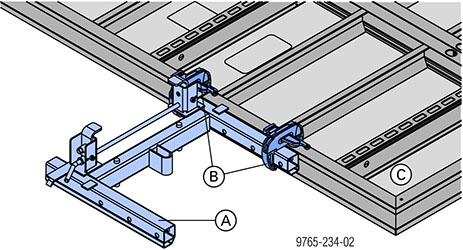

unterer Anschluss XS Wandschalung

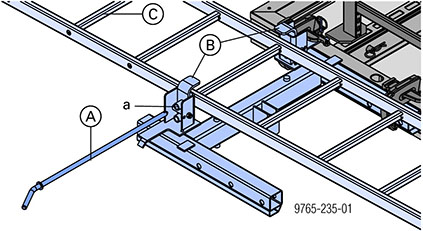

A   Anschluss XS Wandschalung

B   Schnellspanner RU

C   Alu-Framax Xlife

➤ Bei Schalungshöhen über 5,85 m ist ein zusätzlicher Anschluss XS Wandschalung ca. in Schalungsmitte in glei­cher Weise einzubauen.

Dieser verhindert ein Schwingen des Leiternaufstieges beim Begehen.

.

Leiternmontage

am oberen Anschluss XS Wandschalung

➤ Einschubbolzen herausziehen und die beiden Sicherungshaken wegklappen.

➤ System-Leiter XS 4,40m mit den Einhängebügeln nach unten auf den Anschluss XS legen.

➤ Sicherungshaken zuklappen.

➤ Einschubbolzen in die für die Schalungshöhe geeignete Sprosse einfädeln und mit Klappstecker sichern.

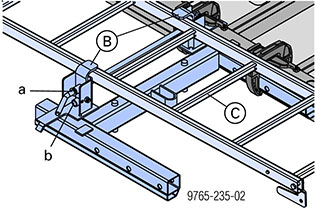

- in vorderster Position (a)

A   Einschubbolzen

B   Sicherungshaken

C   System-Leiter XS 4,40m

am unteren Anschluss XS Wandschalung

➤ Einschubbolzen herausziehen, die beiden Sicherungshaken wegklappen und Leiter auf den Anschluss XS legen.

➤ Sicherungshaken zuklappen, Einschubbolzen wieder einsetzen und mit Klappstecker sichern.




- in vorderster Position (a) bei einer Leiter

- in hinterer Position (b) im Teleskopierbereich (2 Leitern)

B   Sicherungshaken

C   Leiter XS

➤ Sicherungsschranke XS mit Befestigungshaken und Flügelmuttern an der Leiter montieren.


D   Sicherungsschranke XS

Die zur Montage erforderlichen Teile sind unverlierbar an der Sicherungsschranke XS befestigt.

.

Aufstiegssystem XS bei Höhen über 3,75 m

Teleskopierbare Leiterverlängerung (Anpassung zum Boden)

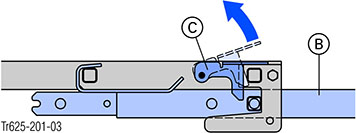

➤ Zum Teleskopieren die Sicherungsklinke der Leiter anheben und Leiterverlängerung XS 2,30m in gewünschter Sprosse der anderen Leiter einhängen.




Detail



A   System-Leiter XS 4,40m

B   Leiterverlängerung XS 2,30m

C   Sicherungsklinke

Die teleskopierbare Verbindung zweier Leiterverlängerungen XS 2,30m untereinander erfolgt in gleicher Weise.

Starre Leiterverlängerung

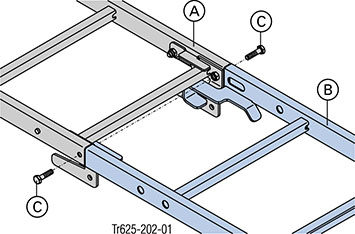

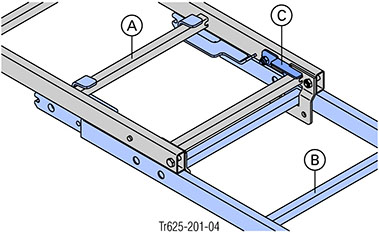

➤ Leiterverlängerung XS 2,30m mit den Einhängebügeln nach unten in die Leiterholme der System-Leiter XS 4,40m einschieben und befestigen.
Schrauben nur leicht anziehen!




Schrauben (C) im Lieferumfang der Systemleiter XS 4,40m und der Leiterverlängerung XS 2,30m enthalten.

A   System-Leiter XS 4,40m

B   Leiterverlängerung XS 2,30m

C   Sechskantschraube M10x40

Die starre Verbindung zweier Leiterverlängerungen XS 2,30m untereinander erfolgt in gleicher Weise.



HINWEIS

➤ Für die sicherheitstechnische Anwendung des Rückenschutzes sind die in den jeweili­gen Staaten geltenden Vorschriften der für den Arbeitsschutz zuständigen Behörden zu beachten, z. B. BGV D 36.

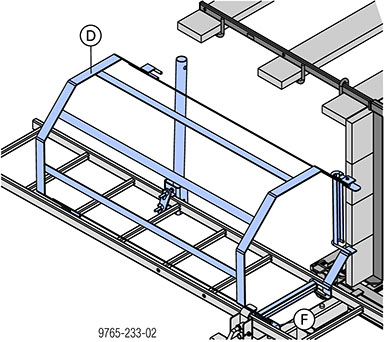

➤ Rückenschutz-Ausstieg XS einhängen (Unterseite immer auf Bühnenhöhe). Die Sicherungsklinken verhindern ein unbeabsichtigtes Ausheben.


D   Rückenschutz-Ausstieg XS

F   Sicherungsklinke (Aushebesicherung)

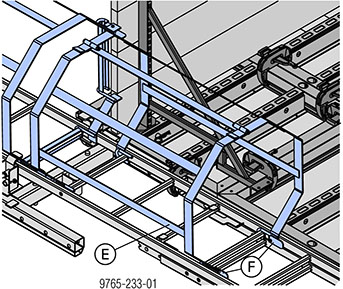

➤ Rückenschutz XS in die nächste freie Sprosse einhängen. Weiteren Rückenschutz wieder in die nächste freie Sprosse einhängen.


E   Rückenschutz XS

F   Sicherungsklinken (Aushebesicherung)

.
