Stirnseitiger Seitenschutz
Bei nicht komplett umlaufenden Betoniergerüsten ist an den Stirnseiten ein entsprechender Seitenschutz vorzusehen.
.

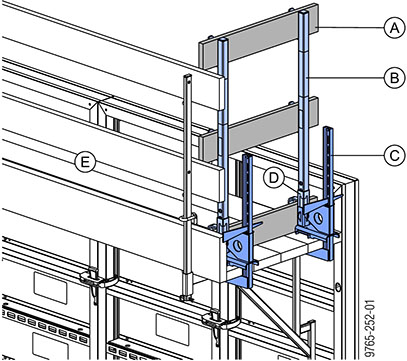

Seitenschutzsystem XP
|
A Geländerbrett min. 15/3 cm (bauseits) |
|
B Geländersteher XP 1,20m |
|
C Geländerzwinge XP 40cm |
|
D Fußwehrhalter XP 1,20m |
|
E Betoniergerüst |
Montage:
➤ Geländerzwingen XP am Belag des Betoniergerüstes festkeilen (Klemmbereich 2 bis 43 cm).
➤ Fußwehrhalter XP 1,20m von unten auf Geländersteher XP 1,20m schieben.
➤ Geländersteher XP 1,20m in Steheraufnahme der Geländerzwingen schieben bis Sicherung einrastet.
➤ Geländerbretter mit Nägeln (Ø 5 mm) an den Geländerbügeln sichern.
.
Schutzgeländerzwinge S
|
|
Anwenderinformation "Schutzgeländerzwinge S" beachten! |
.
