Transportieren der Elemente

Dokamatic-Umsetzgurt 13,00m

Der Umsetzgurt 13,00m ist ein praktisches Hilfsmittel zum Ab- und Beladen vom LKW, sowie zum Umheben von Elementstapeln.

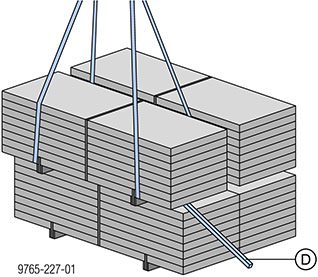

Bei eng gestapelten Elementbündeln:

➤ Elementbündel umhebeln (z.B. mit Kantholz (D) ), um einen Freiraum zum Einfädeln der Anschlagmittel zu schaffen.

Vorsicht!
Dabei ist auf die Stabilität des Elementbündels zu achten!

WARNUNG

➤ Ein Umheben wie gezeigt darf nur dann erfolgen, wenn ein Zusammenrutschen der Umsetzgurte 13,00m und eine Verlagerung der Last ausgeschlossen ist.

Max. Tragfähigkeit: 2000 kg

Betriebsanleitung beachten!

Framax-Transportgehänge

Für einen sicheren Krantransport von Elementstapeln auf Baustellen, Bauhöfen etc.

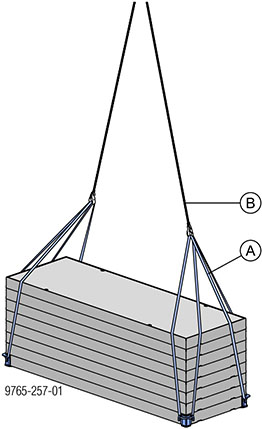

A Framax-Transportgehänge (bestehend aus 4 Rundschlingen)

B Kettengehänge oder Doka-Vierstrangkette 3,20m

Die vier Rundschlingen des Transportgehänges umgreifen den Stapel an allen vier Seiten formschlüssig. Das Ausgleiten einzelner Elemente ist dabei nicht möglich.

Vorteile:

▪ Federnde Anschlagzapfen greifen von unten in die Sicken der Elementrahmen und verhindern ein ungewolltes Aushängen der Transportgehänge bei nachlassender Seilspannung.

▪ Der selbsttätige Längenausgleich des Framax-Transportgehänges bewirkt eine gleichmäßige Lastverteilung.

▪ Ein- und Aushängen der Framax-Transportgehänge kann von nur einer Person problemlos durchgeführt werden.

Max. Tragfähigkeit: 2000 kg / 4 Rundschlingen

HINWEIS

Max. Stapelhöhe: 8 Elemente (inkl. Unterlagsholz)

Voraussetzung für den Einsatz
Die unterste Lage des Stapels darf nur aus einem Element bestehen.
Immer Elementstapel mit gleich breiten Elementen bilden.
Bei den obersten Lagen sind auch "halb breite" Elemente möglich. Wichtig dabei ist, dass jedes Element von mindestens zwei Rundschlingen erfasst wird und keine mittigen Fugen (Hohlräume) offen bleiben.

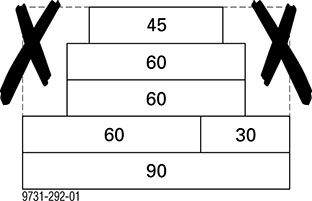

Der Transport von nicht kantenfluchtenden Elementstapeln ist nicht erlaubt!

Betriebsanleitung beachten!

Doka-Vierstrangkette 3,20m

Die Doka-Vierstrangkette 3,20m ist ein universell einsetzbares Anschlagmittel:

▪ mit dem integrierten Ösenhaken für den Transport von Schalungen, Bühnen und Mehrweggebinden.

Die Doka-Vierstrangkette 3,20m kann durch Verkürzen der einzelnen Stränge an die Schwerpunktlage angepasst werden.

Die Last wird gleichmäßig auf die Stränge verteilt (automatischer Lastausgleich).

Max. Tragfähigkeit (4-strängig):
Bis 30° Neigungswinkel β 2910 kg.
Bis 45° Neigungswinkel β 2360 kg.
Bis 60° Neigungswinkel β 1700 kg.

Max. Tragfähigkeit (2-strängig):
Bis 30° Neigungswinkel β 2400 kg.

Betriebsanleitung beachten!

Weitere Hinweise siehe Kapitel "Umsetzen mit dem Kran".

Nutzen Sie die Vorteile von Doka-Mehrweggebinden auf der Baustelle.

Mehrweggebinde wie Container, Stapelpaletten und Gitterboxen bringen Ordnung auf der Baustelle, verringern Suchzeiten und vereinfachen das Lagern und Transportieren von Systemkomponenten, Kleinteilen und Zubehör.

Anwenderinformation "Rahmenschalung Alu-Framax Xlife", 999765001 de - 01/2022
