Wandanschlüsse, Wandversätze und Wandabsätze

Anschlussmöglichkeiten an bestehende Wände

Queranschluss

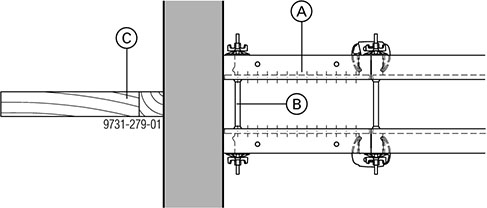

mit Alu-Framax Xlife-Uni-Element

A Alu-Framax Xlife-Uni-Element

B Doka-Ankersystem 15,0
(im Uni-Element ist vertikal in jeder Bohrung ein Anker erforderlich)

C Abstützung (bauseits)

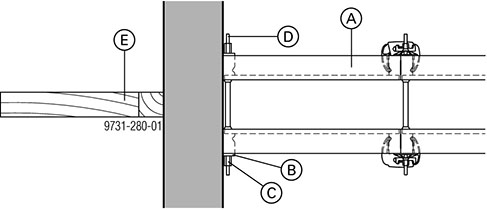

mit Alu-Framax Xlife-Element und Druckplatte 6/15

A Alu-Framax Xlife-Element

B Druckplatte 6/15

C Sechskantmutter 15,0

D Ankerstab 15,0mm

E Abstützung (bauseits)

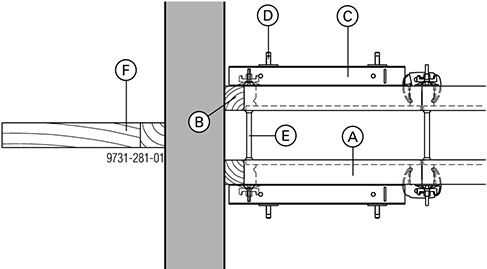

mit Alu-Framax Xlife-Element und Kantholz

A Alu-Framax Xlife-Element

B Kantholz (min. 3,5 cm bis max. 20 cm)

C Framax-Klemmschiene
(bis 5 cm Kantholzbreite nicht erforderlich)

D Framax-Spannklemme

E Doka-Ankersystem 15,0

F Abstützung (bauseits)

Längsanschluss

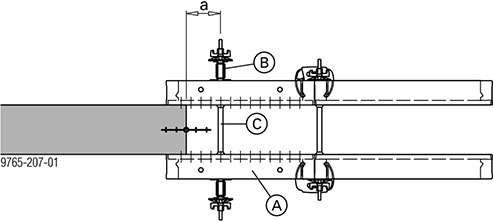

mit Alu-Framax Xlife-Uni-Element

a ... max. 20,0 cm

A Alu-Framax Xlife-Uni-Element

B Framax-Klemmschiene 1,50m

C Doka-Ankersystem 15,0
(im Uni-Element ist vertikal in jeder Bohrung ein Anker erforderlich)

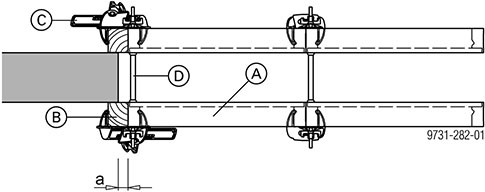

mit Alu-Framax Xlife-Element und Kantholz

a ... max. 5 cm

A Alu-Framax Xlife-Element

B Kantholz

C Framax-Uni-Spanner

D Doka-Ankersystem 15,0

Eckanschluss

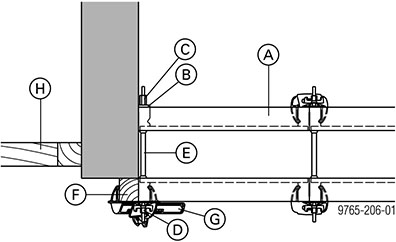

ohne Ausgleich

A Alu-Framax Xlife-Element

B Framax-Druckplatte 6/15

C Sechskantmutter 15,0

D Superplatte 15,0

E Ankerstab 15,0mm

F Kantholz

G Framax-Uni-Spanner

H Abstützung (bauseits)

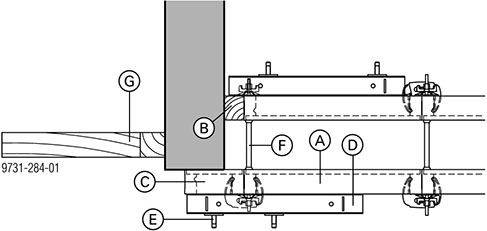

mit Ausgleich

A Alu-Framax Xlife-Element

B Kantholz (min. 3,5 cm bis max. 20 cm)

C Alu-Framax Xlife-Element 0,30m

D Framax-Klemmschiene
(bis 5 cm Kantholzbreite nicht erforderlich)

E Framax-Spannklemme

F Doka-Ankersystem 15,0

G Abstützung (bauseits)

Anwenderinformation "Rahmenschalung Alu-Framax Xlife", 999765001 de - 01/2022
