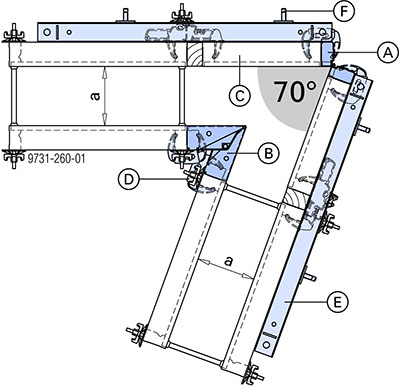

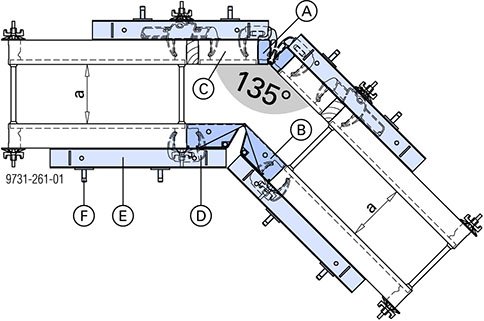

Winkel 70° (60°) - 135°, mit Scharnierecke I + A
a ... 30 cm
|
A Framax-Scharnierecke A |
|
B Framax-Scharnierecke I |
|
C Alu-Framax Xlife-Element 0,60m |
|
D Framax-Schnellspanner RU |
|
E Framax-Klemmschiene 1,50m |
|
F Framax-Spannklemme |
Bei Verwendung von Universalverbindern (nur bei Elementen mit 55 und 60 cm Breite) an Stelle der Schnellspanner RU in der Innenecke ist auch ein Winkel von 60° möglich.
|
A Framax-Scharnierecke I |
|
B Framax-Universalverbinder |
|
C Sternmutter 15,0 G |
|
D Alu-Framax Xlife-Element (55 oder 60 cm Breite) |
a ... 30 cm
|
A Framax-Scharnierecke A |
|
B Framax-Scharnierecke I |
|
C Alu-Framax Xlife-Element 0,30m |
|
D Framax-Schnellspanner RU |
|
E Framax-Klemmschiene |
|
F Framax-Spannklemme |
.
