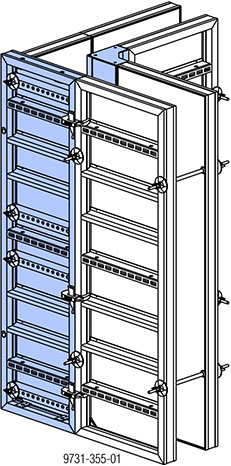

mit Alu-Framax Xlife-Uni-Element
Beim Einsatz dieses Elementes steht ein Wandstärkenraster von 5 cm zur Verfügung.
Hinweis:
Das Alu-Framax Xlife-Uni-Element kann nur in Verbindung mit Elementen, die Querlöcher enthalten (Alu-Framax Xlife-Element 55cm, 60cm oder ein zweites Uni-Element), eingesetzt werden.

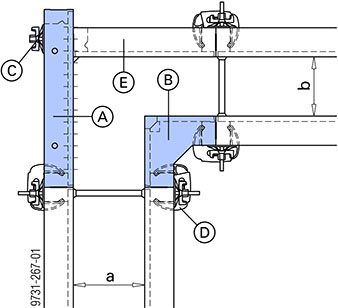

a ... 30 cm
b ... 25 cm
|
A Alu-Framax Xlife-Uni-Element |
|
B Alu-Framax Xlife-Innenecke |
|
C Framax-Universalverbinder + Superplatte 15,0 |
|
D Framax-Schnellspanner RU |
|
E Element mit Querlöchern (Alu-Framax Xlife-Element 0,55 bzw. 0,60m oder Alu-Framax Xlife-Uni-Element) |
Erforderliche Anzahl Universalverbinder + Superplatten 15,0:
|
Uni-Element 0,75x0,90m |
2 Stück |
|
Uni-Element 0,75x2,70m |
4 Stück |
|
Uni-Element 0,75x3,00m |
4 Stück |

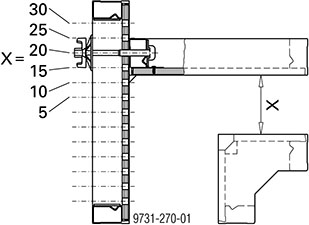

Erreichbare Wandstärken im 5 cm Raster:
.
