mit Alu-Framax Xlife-Uni-Element
Der praktische Lochraster von 5 cm eignet sich hervorragend zum Schalen von Stützen. Querschnitte bis 60 x 60 cm.
Querschnitte im 5 cm Raster

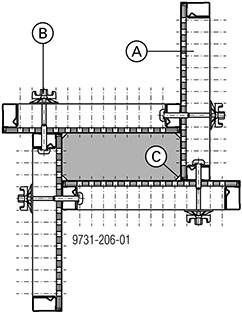

Beispiel: Stütze 20 x 50 cm
|
A Alu-Framax Xlife-Uni-Element |
|
B Framax-Universalverbinder + Superplatte 15,0 |
|
C Framax-Stirndreikantleiste |
Hinweis:
Nicht benötigte Lochrasterbohrungen in der Schalhaut der Xlife-Uni-Elemente mit Framax-Abdeckstopfen R 24,5 verschließen.
.
Materialaufstellung
|

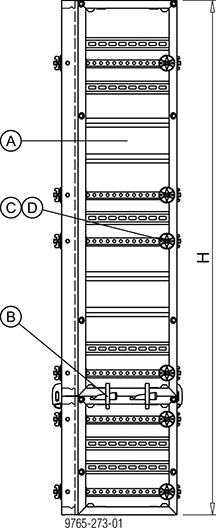

Beispiel H = 3,60 m |

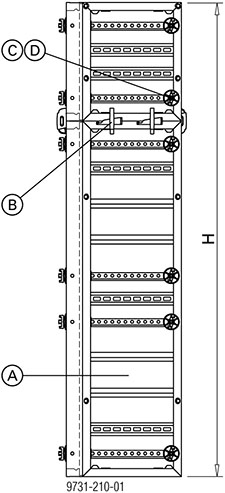

Beispiel H = 3,90 m |
|
|
|
Schalungshöhe (H) |
Alu-Framax Xlife-Uni-Element (A) |
Schnellspanner RU (B) |
Universalverbinder (C) |
Superplatte 15,0 (D) |
|||
|---|---|---|---|---|---|---|---|
|
3,00m |
2,70m |
1,35m |
0,90m |
||||
|
0,90 m |
|
|
|
4 |
|
8 |
8 |
|
1,35 m |
|
|
4 |
|
|
8 |
8 |
|
1,80 m |
|
|
|
8 |
8 |
16 |
16 |
|
2,25 m |
|
|
4 |
4 |
8 |
16 |
16 |
|
2,70 m |
|
4 |
|
|
|
16 |
16 |
|
3,00 m |
4 |
|
|
|
|
16 |
16 |
|
3,15 m |
|
|
4 |
8 |
16 |
24 |
24 |
|
3,60 m |
|
4 |
|
4 |
8 |
24 |
24 |
|
3,90 m |
4 |
|
|
4 |
8 |
24 |
24 |
|
4,05 m |
|
4 |
4 |
|
8 |
24 |
24 |
|
4,35 m |
4 |
|
4 |
|
8 |
24 |
24 |
|
4,50 m |
|
4 |
|
8 |
16 |
32 |
32 |
|
4,80 m |
4 |
|
|
8 |
16 |
32 |
32 |
|
4,95 m |
|
4 |
4 |
4 |
16 |
32 |
32 |
|
5,25 m |
4 |
|
4 |
4 |
16 |
32 |
32 |
|
5,40 m |
|
8 |
|
|
8 |
32 |
32 |
|
5,70 m |
4 |
4 |
|
|
8 |
32 |
32 |
Angaben in Stück
Hinweis:
Alu-Framax Xlife-Uni-Element 3,00m darf nur unterstockt werden!
.
