mit Framax-Außenecke
Mit der Framax-Außenecke ist eine einfache Eckausbildung im engem Aushubbereich oder bei großen Wandstärken problemlos möglich.
|
Wandstärke |
zul. Frischbetondruck |
|---|---|
|
bis 40 cm |
60 kN/m2 |
|
bis 60 cm |
50 kN/m2 |

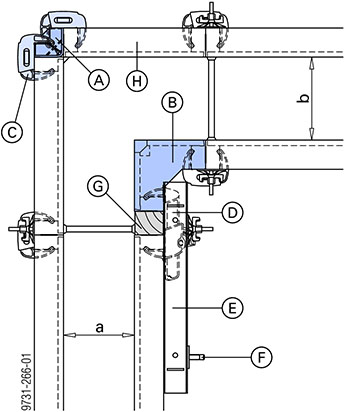

a ... 30 cm
b ... 35 cm
|
A Framax-Außenecke |
|
B Alu-Framax Xlife-Innenecke |
|
C Framax-Schnellspanner RU |
|
D Framax-Uni-Spanner |
|
E Framax-Klemmschiene |
|
F Framax-Spannklemme |
|
G Passholz |
|
H Alu-Framax Xlife-Element |
|
|
Bei beidseitigem Ausgleich in der Innenecke ist mit der Eckklemmschiene eine wirtschaftliche Aussteifung möglich. |

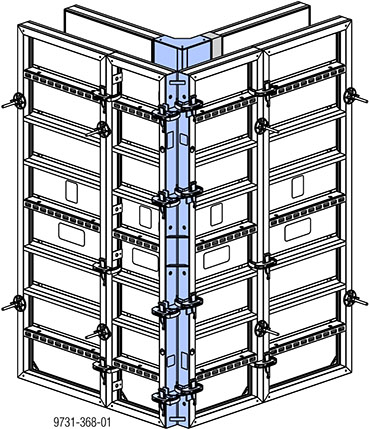

Erforderliche Anzahl Schnellspanner RU:
|
Höhe der Außenecke |
Anzahl Spanner |
|---|---|
|
0,90m |
4 |
|
2,70m |
8 |
|
3,00m |
10 |
.
