mit Klemmschiene

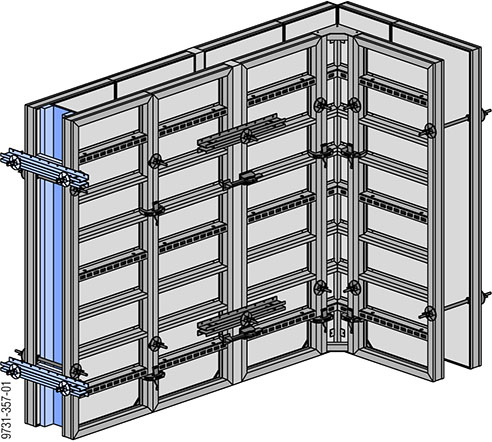

Klemmschienen ermöglichen stufenlose Abschalungen über jede Wandstärke.
|
Framax-Klemmschiene: zul. Moment: 5,2 kNm |
Zur Befestigung der Klemmschienen stehen 2 Möglichkeiten zur Auswahl:
▪ mit Universalverbinder
▪ mit Stirnanker
.
Universalverbinder
Die Klemmschienen werden mit Universalverbindern und Superplatten über die Querlöcher der Alu-Framax Xlife-Elemente 0,55 und 0,60m bzw. Alu-Framax Xlife-Uni-Elemente montiert.
|
A nur Element mit Querlöchern (Alu-Framax Xlife-Element 0,55 bzw. 0,60m oder Alu-Framax Xlife-Uni-Element) |
|
B Framax-Klemmschiene |
|
C Superplatte 15,0 + Framax-Universalverbinder |
|
D Doka-Ankersystem 15,0 |
|
Framax-Universalverbinder: zul. Zugkraft in der Querhülse: 15,0 kN |
.
Stirnanker
Die Klemmschienen oder Mehrzweckriegel werden mit Framax-Stirnanker und Superplatte befestigt. Das ermöglicht stufenlose Stirnabschalungen auch über große Wandstärken.
|

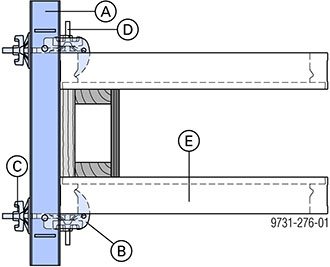

A Framax-Klemmschiene oder Mehrzweckriegel WS10 Top50 |
|
B Framax-Stirnanker (Spannbereich: 9 - 13 cm) |
|
C Superplatte 15,0 |
|
D Doka-Ankersystem 15,0 |
|
E Alu-Framax Xlife-Element |
|
Position der Stirnanker: |
|---|
|
Der Framax-Stirnanker darf max. in jedem 2. Feld zwischen zwei Querprofilen angebracht werden. |
|
Um eine gleichmäßige Lastübertragung zu gewährleisten, sind die Stirnanker möglichst mittig zwischen zwei Querprofilen einzubauen. |
|
Framax-Stirnanker: zul. Zugkraft: 15,0 kN |
|
Mehrzweckriegel WS10 Top50: zul. Moment: 12,3 kNm |
Anzahl Klemmschienen / Mehrzweckriegel:
|
|
stehende Elemente |
|
|
Wandstärke |
2,70m |
3,00m |
|
bis 30 cm |
2 Stk. |
2 Stk. |
|
bis 40 cm |
2 Stk. |
3 Stk. |
|
bis 45 cm |
3 Stk. |
3 Stk. |
|
bis 50 cm |
3 Stk. |
4 Stk. |
|
bis 60 cm |
4 Stk. |
4 Stk. |
|
|
liegende Elemente |
|
|
Wandstärke |
bis 0,45m |
über 0,45m |
|
bis 60 cm |
1 Stk. |
2 Stk. |

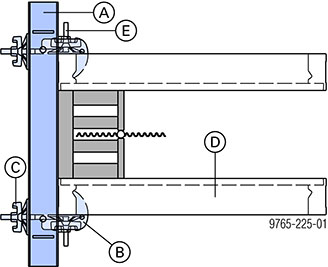

Stirnabschalung bei Fugenbänder
|
A Framax-Klemmschiene oder Mehrzweckriegel WS10 Top50 |
|
B Framax-Stirnanker |
|
C Superplatte 15,0 |
|
D Alu-Framax Xlife-Element |
|
E Doka-Ankersystem 15,0 |
.
