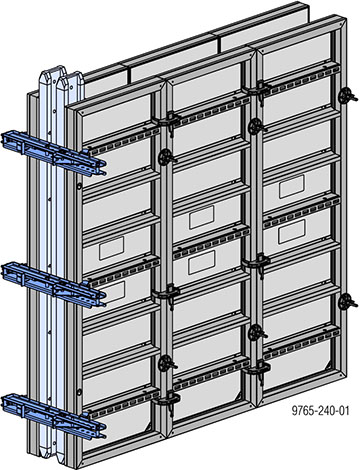

mit Stirnabschalzwinge
Die Stirnabschalzwinge ermöglicht Stirnabschalungen stufenlos von 15 bis 45 cm Wandstärke.

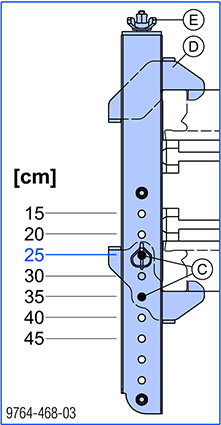

a ... 15 bis 45 cm
|
A Framax-Stirnabschalzwinge 15-45cm |
|
B Alu-Framax Xlife-Element |
Montage:
➤ Erforderliche Wandstärke mit Doppelbolzen abstecken.
➤ Stirnabschalzwinge an der Schalung positionieren.
➤ Spindelzwinge mit der Sternmutter feinjustieren und festziehen.
|
C Doppelbolzen |
|
D Spindelzwinge |
|
E Sternmutter |
.
Anzahl und Positionen der Framax-Stirnabschalzwingen
|
stehende Elemente |
|
liegende Elemente |
||
|---|---|---|---|---|
|
2,70m |
3,00m |
|
0,30 - 0,60m |
0,75 - 0,90m |
|
3 Stk. |
4 Stk. |
|
1 Stk. |
2 Stk. |
|
|
|
|
|
.
