Medidas para elevar la estabilidad de los encofrados de losas

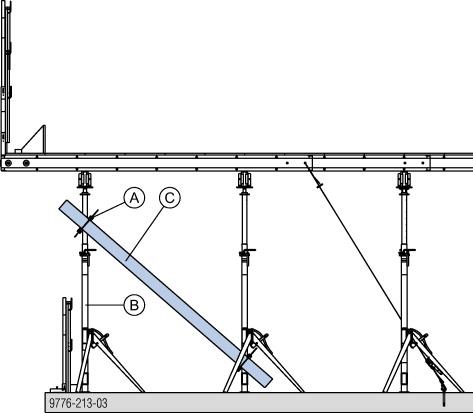

Con la cuña de arriostramiento B, tablones pueden ser sujetados como arriostramiento diagonal a los puntales.
|
|
AVISO ▪ Sirve como ayuda de montaje y para absorber cargas horizontales durante el montaje. ▪ No es adecuado para absorber cargas horizontales durante el hormigonado. ▪ ¡Apretar la cuña siempre de arriba hacia abajo! |
|

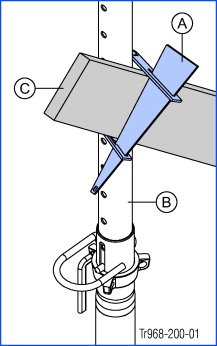

A Cuña de arriostramiento B |
|
B Puntal Doka |
|
C Tablón |
Posibles combinaciones tablones-puntales con la cuña de arriostramiento B
|
Eurex 20 |
Tablón |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2,4 x 15 |
3 x 15 |
4 x 15 |
5 x 10 |
5 x 12 |
5 x 15 |
|||||||
|
ER |
SR |
ER |
SR |
ER |
SR |
ER |
SR |
ER |
SR |
ER |
SR |
|
|
150 |
— |
✓ |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
250 |
— |
✓ |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
300 |
— |
✓ |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
350 |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
400 |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
450 |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
550 |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
— |
✓ |
— |
✓ |
— |
|
Eurex 30 |
Tablón |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2,4 x 15 |
3 x 15 |
4 x 15 |
5 x 10 |
5 x 12 |
5 x 15 |
|||||||
|
ER |
SR |
ER |
SR |
ER |
SR |
ER |
SR |
ER |
SR |
ER |
SR |
|
|
250 |
— |
✓ |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
300 |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
350 |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
400 |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
450 |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
— |
✓ |
— |
✓ |
— |
|
550 |
✓ |
✓ |
✓ |
✓ |
✓ |
— |
✓ |
— |
✓ |
— |
— |
— |
|
Eco 20 |
Tablón |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2,4 x 15 |
3 x 15 |
4 x 15 |
5 x 10 |
5 x 12 |
5 x 15 |
|||||||
|
ER |
SR |
ER |
SR |
ER |
SR |
ER |
SR |
ER |
SR |
ER |
SR |
|
|
250 |
— |
✓ |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
300 |
— |
✓ |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
350 |
— |
✓ |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
400 |
— |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
Leyenda: |
|
|
ER |
Caña |
|
SR |
Tubo soporte |
|
✓ |
Combinación posible |
|
— |
Combinación imposible |
.
