Åtgärder för att öka stabiliteten för valvformar

Åtgärder för att öka stabiliteten för valvformar

Avsträvningsbygel B

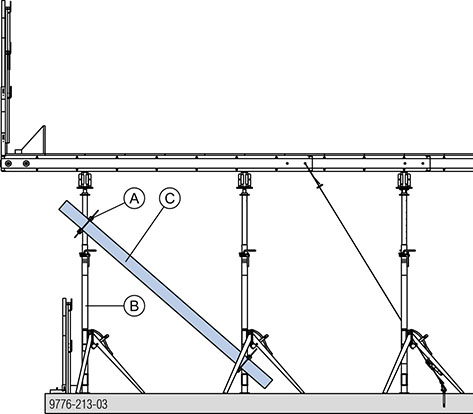

Med avsträvningsbygel B kan brädor som diagonal avstyvning fästas i valvstämpen.

INFORMATION

▪ Fungerar som uppställningshjälp och upptagning av horisontella laster när den är monterad.

▪ Ej lämpad att ta upp horisontella laster vid gjut tillfället.

▪ Slå alltid fast kilen uppifrån och ner!

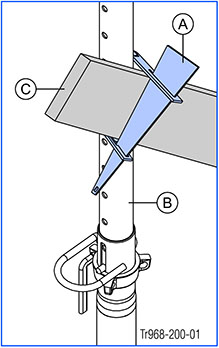

A Avsträvningsbygel B

B Doka valvstämp

C Planka

Möjliga plank-stämp-kombinationer med avsträvningsbygel B

Eurex 20	Planka
	2,4 x 15		3 x 15		4 x 15		5 x 10		5 x 12		5 x 15
	IR	YR	IR	YR	IR	YR	IR	YR	IR	YR	IR	YR
150	—	✓	—	✓	✓	✓	✓	✓	✓	✓	✓	✓
250	—	✓	—	✓	✓	✓	✓	✓	✓	✓	✓	✓
300	—	✓	—	✓	✓	✓	✓	✓	✓	✓	✓	✓
350	—	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
400	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
450	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
550	✓	✓	✓	✓	✓	✓	✓	—	✓	—	✓	—

Eurex 30	Planka
	2,4 x 15		3 x 15		4 x 15		5 x 10		5 x 12		5 x 15
	IR	YR	IR	YR	IR	YR	IR	YR	IR	YR	IR	YR
250	—	✓	—	✓	✓	✓	✓	✓	✓	✓	✓	✓
300	—	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
350	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
400	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
450	✓	✓	✓	✓	✓	✓	✓	—	✓	—	✓	—
550	✓	✓	✓	✓	✓	—	✓	—	✓	—	—	—

Eco 20	Planka
	2,4 x 15		3 x 15		4 x 15		5 x 10		5 x 12		5 x 15
	IR	YR	IR	YR	IR	YR	IR	YR	IR	YR	IR	YR
250	—	✓	—	✓	✓	✓	✓	✓	✓	✓	✓	✓
300	—	✓	—	✓	✓	✓	✓	✓	✓	✓	✓	✓
350	—	✓	—	✓	✓	✓	✓	✓	✓	✓	✓	✓
400	—	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓

Teckenförklaring:
IR	Innerrör
YR	Vertikalt rör
✓	Kombination möjlig
—	Kombination ej möjlig

.

Användarinformation "Dokaflex", 999776010 sv - 10/2021

© by Doka GmbH, A-3300 Amstetten
