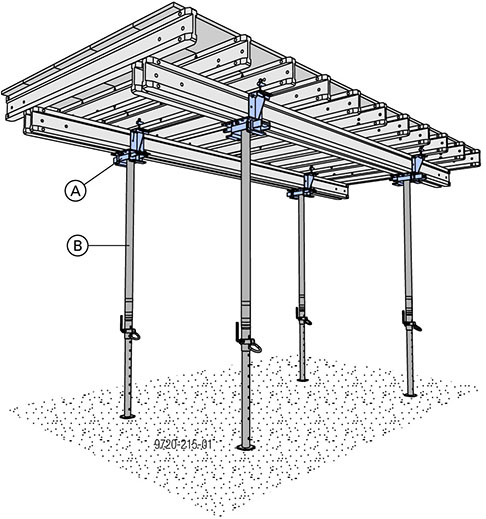

A Tischkopf 30 |
|
B Deckenstütze Eurex 20 top oder Eurex 30 top |
.
Die Deckenstütze wird mit dem Doppelkeil rasch und sicher am Tischkopf 30 befestigt.

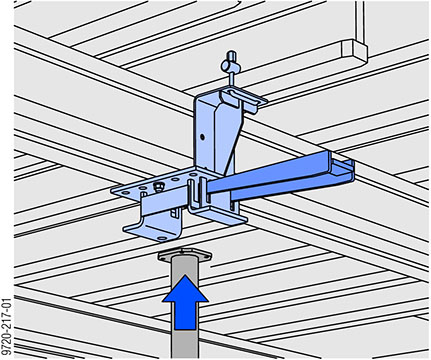

➤ Keil des Tischkopfes 30 öffnen und Stütze einschieben.

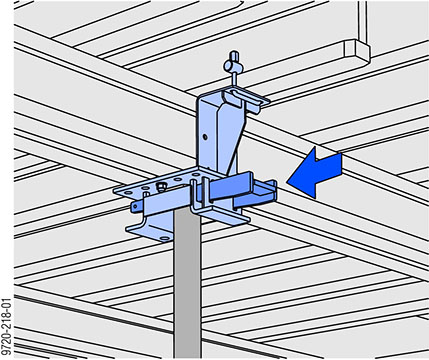

➤ Keil mit Hammer festziehen.
|
|
HINWEIS ▪ Standrohr oben erhöht die Stabilität. ▪ Zur leichteren Erreichbarkeit der Verstellmutter kann das Standrohr auch unten sein. ▪ Ab einer Deckenhöhe von 3,50 m den Keil mit einem Federvorstecker 5mm sichern, da die Sichtkontrolle ab dieser Höhe eingeschränkt ist. |
|
|
Absteckbügel muss vollständig in der Deckenstütze eingeschoben sein.
|
Hinweis:
Bei Verwendung der Doka-Deckenstütze Eurex 20 top 550 kann der Tischkopf 30 nur am Einschubrohr befestigt werden.
.
