Zulässige Tragfähigkeiten

Verwendung als freie Baustütze (systemungebunden)

Zul. Tragfähigkeit [kN] in Abhängigkeit von Auszugslänge und Position des Ständerrohres
(lt. allgemeiner bauaufsichtlichen Zulassung Z-8.311-905)

	Eurex 20 top											Eurex 30 top
	150	250		300		350		400		550		250		300		350		400		450		550
Stützenlänge [m]	oben / unten	unten	oben	unten	oben	unten	oben	unten	oben	unten	oben	unten	oben	unten	oben	unten	oben	unten	oben	unten	oben	unten	oben	Position Ständerrohr*)
																								Stützenklasse nach EN 1065
		B25		B30
			C25		C30	C35	C35	C40	C40	C55	C55	C25	C25	C30	C30	C35	C35	C40	C40	C45	C45	C55	C55
	D15	D25	D25	D30	D30	D35	D35	D40	D40	D55	D55
												E25	E25	E30	E30	E35	E35	E40	E40	E45	E45	E55	E55
5,5										20,6	22,7											31,8	33,3
5,4										21,6	23,9											33,6	35,3
5,3										22,5	25,2											35,5	37,2
5,2										23,6	26,5											37,3	39,2
5,1										24,7	27,9											39,2	41,0
5,0										25,8	29,4											41,2	41,2
4,9										27,2	31,0
4,8										28,7	32,5
4,7										30,1	34,2
4,6										31,6	35,9
4,5										33,2	36,7									32,7	34,5
4,4										34,9										34,8	36,8
4,3										36,7										36,8	39,2
4,2																				39,2	41,2
4,1																				41,2
4,0								21,5	24,8									31,5	34,2
3,9								23,0	26,8									33,8	36,8
3,8								24,4	28,7									36,1	39,3
3,7								26,0	30,8									38,7	41,2
3,6								27,7	33,2									41,2
3,5						20,8	24,5	29,4	35,5							30,9	34,2
3,4						22,3	26,7	31,0	36,7							33,3	36,8
3,3						23,8	28,9	32,4								35,8	39,3
3,2						25,4	31,3	33,5								38,2	41,2
3,1						27,1	34,0	34,5								41,2
3,0				20,7	24,8	28,8	36,7	35,5						30,9	34,8
2,9				22,4	27,4	29,6		36,5						33,6	37,3
2,8				24,0	29,9	30,5		36,7						36,2	39,7
2,7				25,3	32,6	31,5								38,6	41,2
2,6				26,2	35,3	32,7								40,0
2,5		20,2	24,8	27,0	36,7	33,9						30,9	37,0	41,2
2,4		21,3	27,2	27,8		35,0						32,2	38,5
2,3		22,5	29,5	28,7		36,1						33,6	40,1
2,2		23,3	31,9	29,8		36,7						34,8	41,2
2,1		24,0	34,3	31,1								35,9
2,0		24,6	36,7	32,4								37,0
1,9		25,8		34,0								38,7
1,8		26,9		35,6								40,4
1,7		28,4										41,2
1,6		30,1
1,5	20,6	31,8
1,4
1,3
1,2
1,1
1,0

*) Position Ständerrohr

unten	oben

Verwendung in Dokamatic- und Dokaflex-Tischen bzw. als Hilfsunterstellungen (Stützen eingespannt)

Zul. Tragfähigkeit [kN]

Stützenlänge [m]		Eurex 20 top					Eurex 30 top
Stützenlänge [m]	150	250	300	350	400	550	250	300	350	400	450	550
5,5						30						41,2
5,4						32
5,3						34
5,2						36,7
5,1
5,0
4,9
4,8
4,7
4,6
4,5											41,2
4,4
4,3
4,2
4,1
4,0					30					41,2
3,9					32
3,8					34
3,7					36,7
3,6
3,5				30					41,2
3,4				32
3,3				34
3,2				36,7
3,1
3,0			30					41,2
2,9			32
2,8			34
2,7			36,7
2,6
2,5		30					41,2
2,4		32
2,3		34
2,2		36,7
2,1
2,0
1,9
1,8
1,7
1,6
1,5	25
1,4
1,3
1,2
1,1
1,0

HINWEIS

Verwendung als Hilfsunterstellung:
Kopf- und Fußplatte sind direkt gegen die Decke gestellt (Schalungsplatte oder 2 Doka-Träger H20 als Beilage zulässig).

A Schalungsplatte

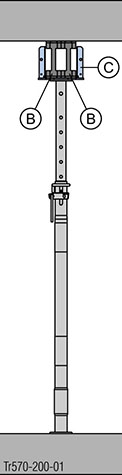

B Doka-Träger H20

C Absenkkopf H20 oder Vierwegkopf H20

Anwenderinformation "Deckenstützen Eurex top", 999801701 de - 12/2018
