Tillåtna belastningar

Användning som fritt stämp (systemoberoende)

Till. belastning [kN] beroende på stämpets utdragslängd och position
(enligt allmänt godkännande Z-8.311-905)

			Eurex 20 top											Eurex 30 top
			150	250		300		350		400		550		250		300		350		400		450		550
Position stämprör	nere	uppe	uppe / nere	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe
Position stämprör			uppe / nere	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe	nere	uppe
Stämpklass enligt EN 1065				B25		B30
					C25		C30	C35	C35	C40	C40	C55	C55	C25	C25	C30	C30	C35	C35	C40	C40	C45	C45	C55	C55
			D15	D25	D25	D30	D30	D35	D35	D40	D40	D55	D55
														E25	E25	E30	E30	E35	E35	E40	E40	E45	E45	E55	E55
Stämphöjd [m]		5,5										20,6	22,7											31,8	33,3
		5,4										21,6	23,9											33,6	35,3
		5,3										22,5	25,2											35,5	37,2
		5,2										23,6	26,5											37,3	39,2
		5,1										24,7	27,9											39,2	41,0
		5,0										25,8	29,4											41,2	41,2
		4,9										27,2	31,0
		4,8										28,7	32,5
		4,7										30,1	34,2
		4,6										31,6	35,9
		4,5										33,2	36,7									32,7	34,5
		4,4										34,9										34,8	36,8
		4,3										36,7										36,8	39,2
		4,2																				39,2	41,2
		4,1																				41,2
		4,0								21,5	24,8									31,5	34,2
		3,9								23,0	26,8									33,8	36,8
		3,8								24,4	28,7									36,1	39,3
		3,7								26,0	30,8									38,7	41,2
		3,6								27,7	33,2									41,2
		3,5						20,8	24,5	29,4	35,5							30,9	34,2
		3,4						22,3	26,7	31,0	36,7							33,3	36,8
		3,3						23,8	28,9	32,4								35,8	39,3
		3,2						25,4	31,3	33,5								38,2	41,2
		3,1						27,1	34,0	34,5								41,2
		3,0				20,7	24,8	28,8	36,7	35,5						30,9	34,8
		2,9				22,4	27,4	29,6		36,5						33,6	37,3
		2,8				24,0	29,9	30,5		36,7						36,2	39,7
		2,7				25,3	32,6	31,5								38,6	41,2
		2,6				26,2	35,3	32,7								40,0
		2,5		20,2	24,8	27,0	36,7	33,9						30,9	37,0	41,2
		2,4		21,3	27,2	27,8		35,0						32,2	38,5
		2,3		22,5	29,5	28,7		36,1						33,6	40,1
		2,2		23,3	31,9	29,8		36,7						34,8	41,2
		2,1		24,0	34,3	31,1								35,9
		2,0		24,6	36,7	32,4								37,0
		1,9		25,8		34,0								38,7
		1,8		26,9		35,6								40,4
		1,7		28,4										41,2
		1,6		30,1
		1,5	20,6	31,8
		1,4
		1,3
		1,2
		1,1
		1,0

Användning i Dokamatic och Dokaflex formbord resp. som hjälpstämp (stämp inspända)

INFORMATION

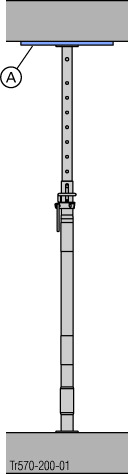

Användning som hjälpstämp:
Topp- och bottenplatta är ställda direkt mot valvet (3-skiktsskiva eller 2 Doka träbalkar H20 tillåtet som mellanlägg i toppen).

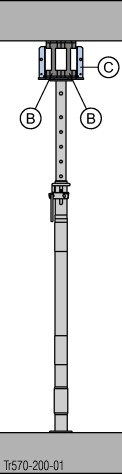

A Skiva

B Doka träbalk H20

C Avsänkningshuvud H20 eller toppklyka H20

Till. belastning [kN]

			Eurex 20 top					Eurex 30 top
		150	250	300	350	400	550	250	300	350	400	450	550
Stämphöjd [m]	5,5						30						41,2
	5,4						32
	5,3						34
	5,2						36,7
	5,1
	5,0
	4,9
	4,8
	4,7
	4,6
	4,5											41,2
	4,4
	4,3
	4,2
	4,1
	4,0					30					41,2
	3,9					32
	3,8					34
	3,7					36,7
	3,6
	3,5				30					41,2
	3,4				32
	3,3				34
	3,2				36,7
	3,1
	3,0			30					41,2
	2,9			32
	2,8			34
	2,7			36,7
	2,6
	2,5		30					41,2
	2,4		32
	2,3		34
	2,2		36,7
	2,1
	2,0
	1,9
	1,8
	1,7
	1,6
	1,5	25
	1,4
	1,3
	1,2
	1,1
	1,0

Användarinformation "Stämp Eurex top", 999801710 sv - 06/2022
