HINWEIS

▪ Vor dem Umsetzen: Lose Teile von Schalung und Bühnen entfernen oder sichern.

▪ Personentransport ist verboten!

▪ Geltende Vorschriften für den Kranbetrieb bei erhöhter Windgeschwindigkeit beachten.

▪ Neigungswinkel β: max. 30°

▪ Sperrenriegel ausreichend gegen Schrägzug aussteifen.

Anziehmoment der Kupplungen: 50 Nm

▪ Bei Verwendung von Umsetzbalken auf entsprechende Tragfähigkeit achten!

▪ Bei geneigten Wänden wird ein Überhang-Umsetzgerät am Sperrenriegel befestigt.

Bei vorgeneigter Schalung ist zu prüfen, ob eine Zugabspannung erforderlich ist.

Kettenlänge = mindestens Abstand der Anschlagpunkte

Dadurch ergibt sich der erforderliche Neigungswinkel β.

WARNUNG

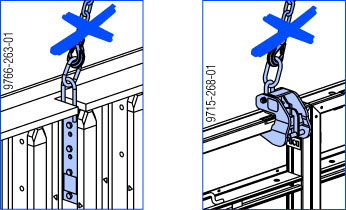

➤ Vorhandene Kranösen am Schalungselement oder Framax-Umsetzbügel dürfen nicht für das Umsetzen der gesamten Einheit verwendet werden.

➤ Krangehänge an den Einhängebolzen der Sperrenriegel anschlagen.

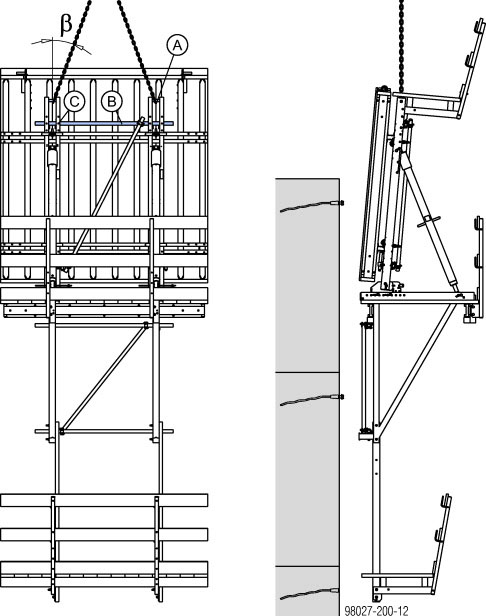

A   Einhängebolzen

B   Schrägzugaussteifung (z.B. Gerüstrohr)

C   Anschraubkupplung

bis 2000 kg

1 Stk.

bis 4000 kg

2 Stk.

HINWEIS

Bei Umsetzeinheiten mit einem Gesamtgewicht über 4000 kg muss der Umsetzbalken 110kN 6,00m verwendet werden.

HINWEIS

▪ Durch das Umsetzen einer Klettereinheit entstehen offene Absturzstellen im Gesamtverband. Diese müssen durch Anbringen einer Absperrung gesichert werden.

Die Absperrung muss mindestens 2,0 m vor der Absturzkante angebracht werden.

▪ Die mit dem Umsetzvorgang beauftragten Personen sind für die korrekte Anordnung der Absperrun­gen verantwortlich.

▪ Beim Umsetzen darf sich kein Baustellenpersonal auf den zu kletternden Umsetzeinheiten oder auf angrenzenden Umsetzeinheiten befinden.

▪ Während des Umsetzvorganges müssen Personen, welche die Kletterschalung bedienen, eine per­sönliche Schutzausrüstung gegen Absturz verwenden (z.B. Auffanggurt).

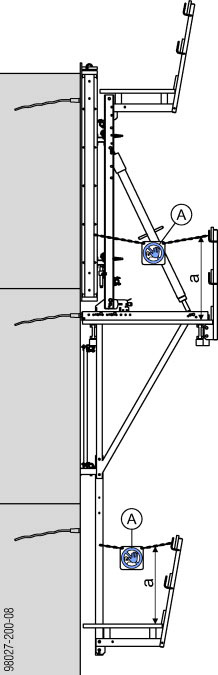

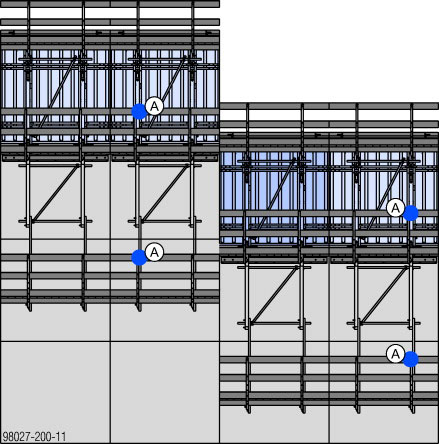

A   Verbotsschild "Zutritt verboten" 300x300mm

Ausgangssituation


Umsetzeinheit in den nächsten Abschnitt
umsetzen.


Horizontales Umsetzen der Absperrungen

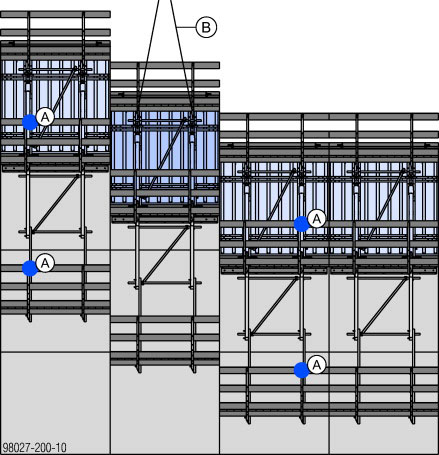

A   Verbotsschild "Zutritt verboten" 300x300mm

B   Krangehänge
