Um die Schalungselemente zueinander und zum Bauwerk exakt zu justieren, sind sie vertikal und horizontal einstellbar.
Erforderliches Werkzeug:
▪ Hammer
▪ Umschaltknarre 1/2"
▪ Stecknuss 24 1/2" und
▪ Gabelschlüssel 22/24 (für Schraubverbindung der Höhenjustierspindel)
.

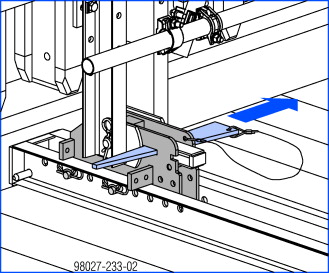

Justiervorgang vorbereiten
➤ Keil aus der Anpressposition entfernen.
➤ Die Riegelhalter mit dem Hammer lockern.
Die Höhenjustierspindeln ermöglichen einen Verstellweg von ca. 150 mm. Zusätzlich sind die Höhenjustierspindeln im Lochraster des Sperrenriegels versetzbar.
|
A Riegelhalter |
|
B Höhenjustierspindel |
|
C Sperrenriegel D15 |
.

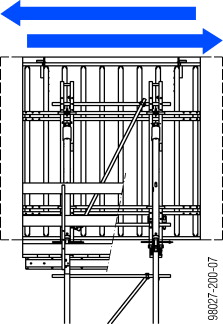

Längenanpassung
➤ Schalung seitlich verschieben.
.

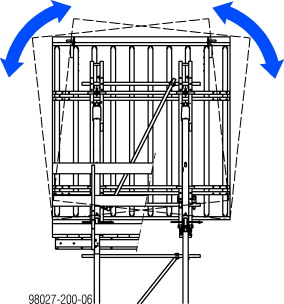

Höhen- / Neigungsanpassung
Höhenanpassung
➤ Beide Höhenjustierspindeln drehen.
.
seitliche Neigungsanpassung
➤ Nur eine Höhenjustierspindel drehen.
.
Justiervorgang beenden
➤ Riegelhalter mit dem Hammer festspannen.
.
