Poloha potřebných spojovacích a kotevních dílů a dílů příslušenství pro: |
|---|
|
▪ zvedání a pokládání ▪ přemísťování bednění jeřábem ▪ betonářské plošiny ▪ betonování ▪ zatížení větrem |
|
Rychloupínač Frami Dovolená tahová síla: 10,0 kN Dovolená posouvající síla: 5,0 kN Dovolený moment: 0,2 kNm |
|
Srovnávací upínač Frami: Dovolená tahová síla: 10,0 kN Dovolený moment: 0,45 kNm |
|
Upínací kolejnice Frami: Dovolený moment: 1,3 kNm |
|

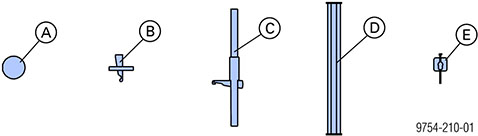

A Kotevní tyč 15,0 mm + kotevní matka s podložkou 15,0 |
|
B Rychloupínač Frami |
|
C Srovnávací upínač Frami |
|
D Upínací kolejnice Frami 0,70m příp. 1,25m |
|
E Svorka Frami |
|
|
UPOZORNĚNÍ Klíny upínačů nemazat. |
.
