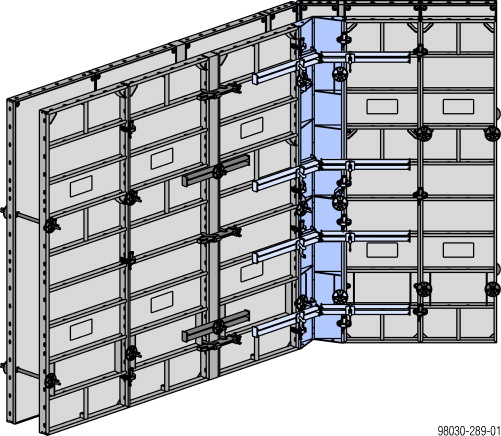

Darstellung mit Frami Xlife-Element 2,70m.
Auch spitze und stumpfe Winkel löst Frami Xlife perfekt mit den Scharnierecken.
Elementhöhen der Scharnierecken:
▪ 1,20m
▪ 1,50m
|
Scharnierecke I |
|---|
a ... 0,7 cm b ... 24,3 cm |
|
Scharnierecke A verzinkt |
Scharnierecke A |
|---|---|
a ... 0,85 cm |
a ... 0,5 cm b ... 1,2 cm |
Hinweis:
Die Scharnierecke A verzinkt kann nicht mit der Scharnierecke A (pulverbeschichtet) kombiniert werden.
Anzahl Klemmschienen in der Außen- bzw. Innenecke:
|
Elementhöhe |
Anzahl Klemmschienen |
|---|---|
|
1,20 m |
4 |
|
1,50 m |
4 |
|
2,70 m |
8 |
|
3,00 m |
8 |
Position der Klemmschienen:
In jeder Auflagerebene der Scharnierecke I.
Hinweis:
Bei einem Winkel unter 120° sind in der Innenecke keine Klemmschienen erforderlich.
|
|
HINWEIS Bei Ausgleichen zusätzliche Klemmschienen entsprechend Kapitel "Längenanpassung durch Ausgleich" vorsehen. |
Anzahl Frami-Spanner in der Außenscharnierecke:
|
Elementhöhe |
Elementbreite neben Außen-Scharnierecke |
|
|---|---|---|
|
bis 60 cm |
bis 90 cm |
|
|
1,20 m |
4 |
6 |
|
1,50 m |
4 |
6 |
|
2,70 m |
8 |
12 |
|
3,00 m |
8 |
12 |
|
|
HINWEIS Zusätzliche Elementverbindungen im Bereich von Außenecken (erhöhte Zugbelastung) siehe Kapitel "Elementverbindung bei erhöhter Zugbelastung". |
.
